支持1-2軸；
專 利外觀結構，軸數靈活搭配；
手控支持調式伺服參數，並可監控伺服運行狀態；
支持增量和絕對值電機；
功率覆蓋100W-1800W；
總線式架構。

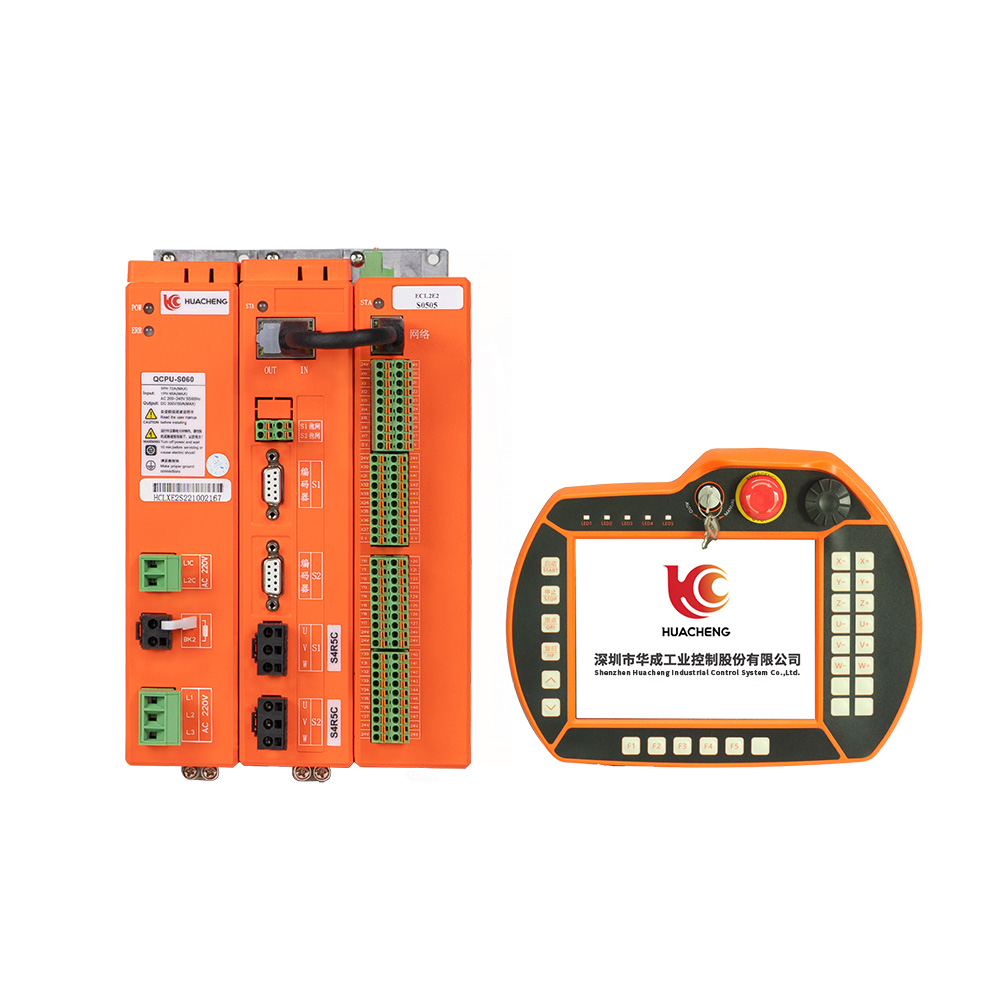

EC係列車床機械手控製係統是yl34511线路中心自研推出的驅控一體 化係統，適用機加工桁架機械手的通用運動控製係統，產(chan) 品支持32+32內(nei) 置IO，同時支持通過通信方式外擴IO、AD板等。
產(chan) 品特點
1.支持1-2軸；
2.專 利外觀結構，軸數靈活搭配；
3.手控支持調式伺服參數，並可監控伺服運行狀態；
4.支持增量和絕對值電機；
5.功率覆蓋100W-1800W；
6.總線式架構。
整機外觀接線說明：
注意：
1）用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。
2）接線完成後手控器上出現的報警輕按用戶手冊 “8.4 報警及其解決 方法”進行處理。
3）省略號處單元模塊相同，係統軸數可選擇2軸、3軸、4軸、5軸、6軸、7軸、8軸。端口連接方式相同。
主控尺寸圖：
安裝方式 | 螺絲 規格 | 螺絲 長度 | 安裝扭矩 |
螺絲 固定 | M5 | 12mm | 7.5kgf.cm |
手控器尺寸圖：
單路開關(guan) 電源圖：
安裝方式 | 安裝位號 | 螺絲 規格 | 螺絲 長度 | 安裝扭矩 |
螺絲 固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
雙路開關(guan) 電源圖：
安裝方式 | 安裝位號 | 螺絲 規格 | 螺絲 長度 | 安裝扭矩 |
螺絲 固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
製動電阻尺寸圖：
型號 | 25℃-40℃額定功率(W) | 外形尺寸 | 阻值範圍 | ||||||
電阻體 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
產(chan) 品安全認證——CE認證報告
