車床機械手控製係統驅控一體 係列產(chan) 品包括EC-L2、EC-L3、EC-L4、EC-L5、EC-L6,係列產(chan) 品輸入輸出I/O端口定義 如下:

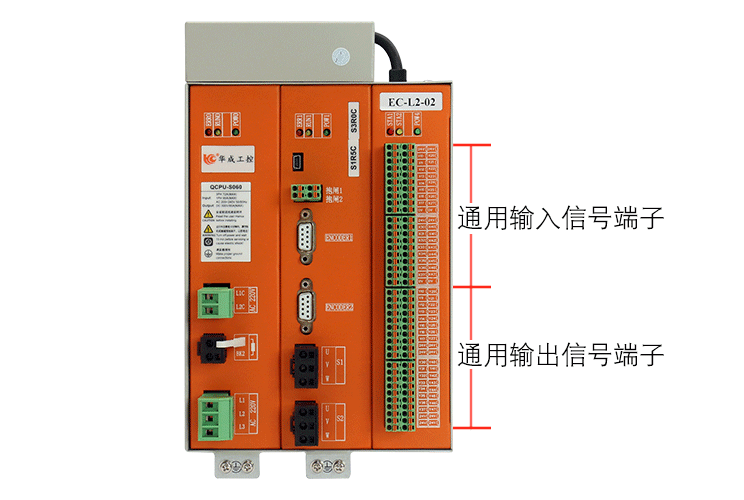

EC-L2實物圖I/O端口

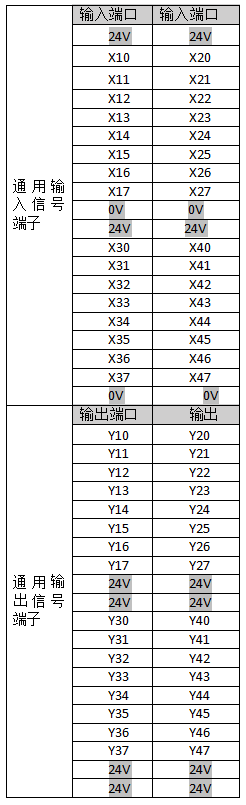

車床機械手控製係統係列產(chan) 品輸入輸出I/O定義 端口:

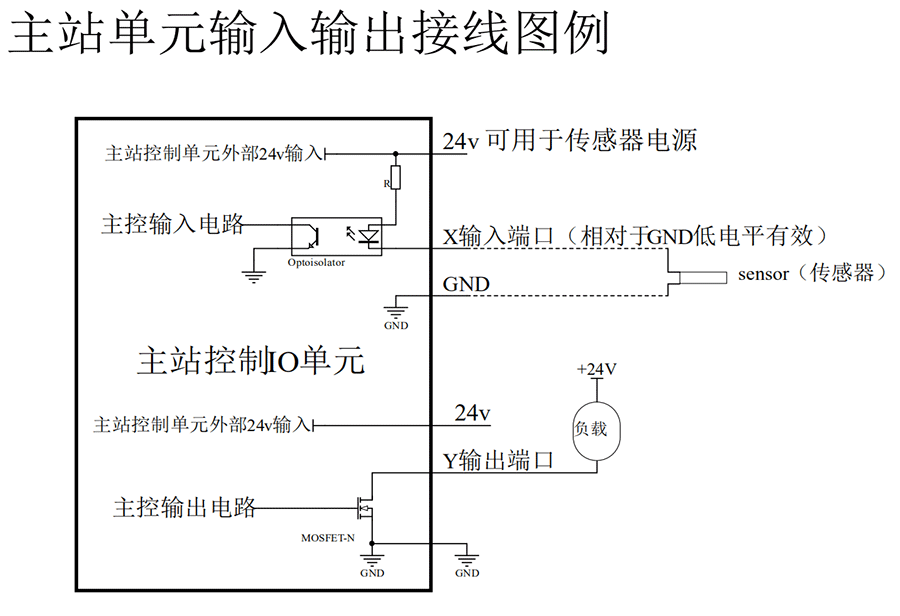

I/O端口接線示意圖:
注:X10---X47 為 輸入端口,Y10---Y47 為 輸出端口。
Y 輸出端口通過負載接到 24V 電源,最大電流 500mA 更大電流負載需要用繼電器隔離控製。
