EC-RX係列機器人控製係統，係統相關(guan) 通訊配置設置如下：
點擊“通訊配置”進入如下頁麵，在此頁麵可以進行通訊配置相關(guan) 設置：
此頁麵用於 配置通訊參數使用，主要分為 三大類型：485通訊、CAN通訊和網絡通訊。

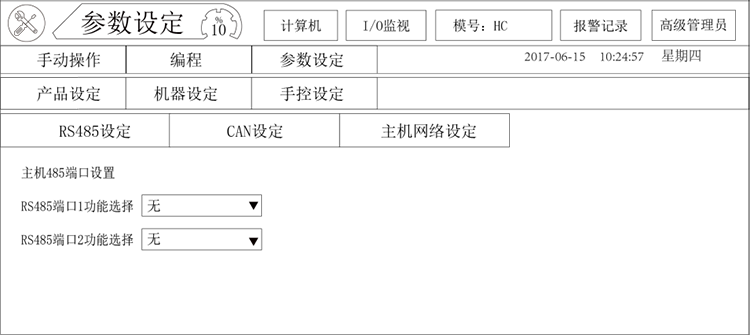

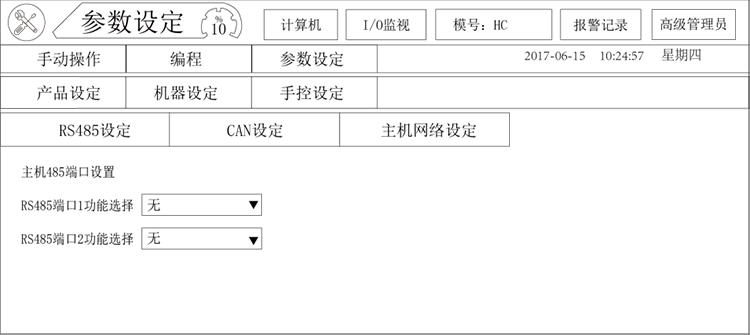

點擊“RS485設定”按鍵，彈出如下頁麵：
主機包含2個(ge) RS485端口，每個(ge) 端口可以選擇如下功能：
RS485編碼器：布瑞特RS485編碼器，目前可以用於 跟隨工藝。（不推薦使用）。
RS485模擬量模塊：公司配套的模擬量模塊板。

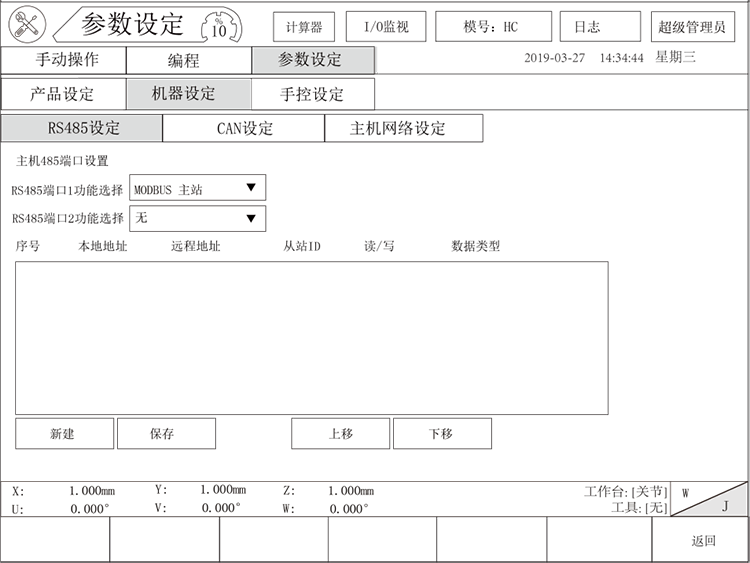

MODBUS主站：選擇後本控製器作為 MODBUS主站。選擇後頁麵變換如下：
在該頁麵中可以添加MODBUS通信變量。按如下步驟操作：

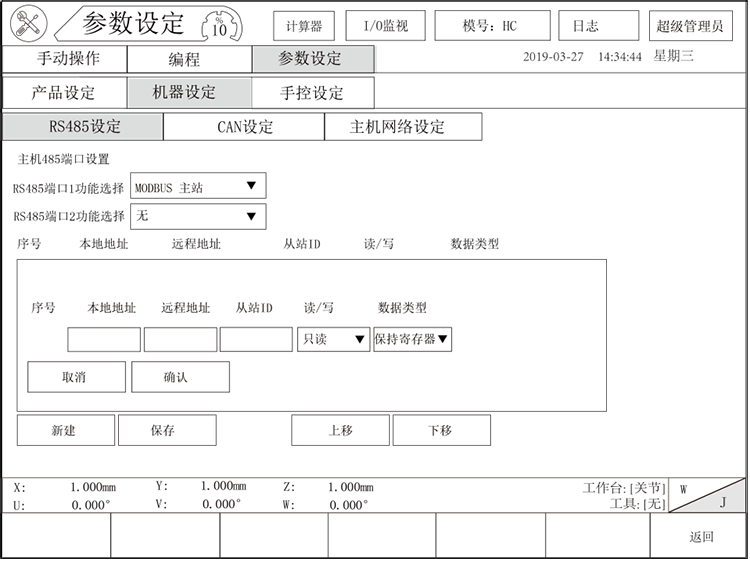

1. 點擊“新建”按鈕：頁麵變換如下：
本地地址：控製器開放的800-900直接的地址。
遠程地址：MODBUS從 站的變量地址。
從 站ID：MODBUS從 站的地址。
讀/寫 ：控指明該規則的操作方式是讀“遠程地址”還是把“本地地址”的值發送給MODBUS從 站。
數據類型：MODBUS協議的功能碼。
1. 規則設定完後點擊“確認”完成設定。
2. 點擊“保存”按鍵，保存所有的規則。
擴展IO：公司配套的擴展IO板。
MODBUS從 站：公選擇後本控製器作為 MODBUS從 站，可以參考“遠程通信說明文檔”進行MODBUS通信。
焊接尋位：基恩士的激光測量設備。（不建議使用）

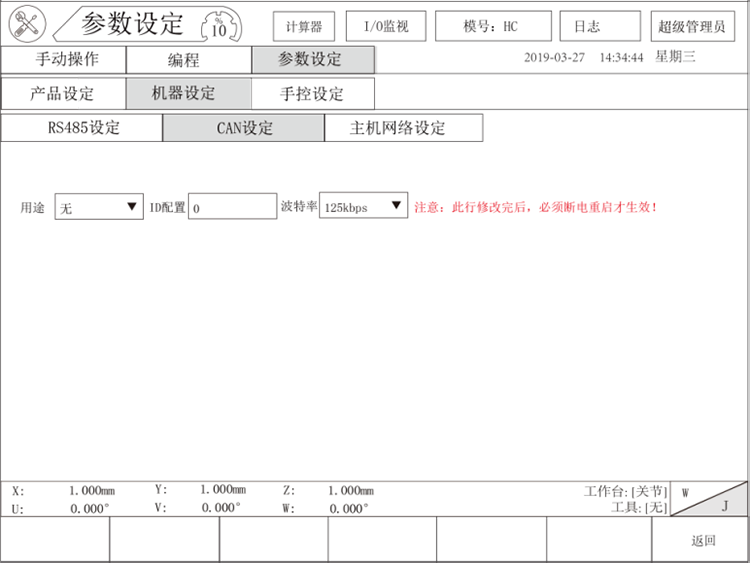

點擊“CAN設定”按鍵，彈出如下頁麵：
ID配置：本控製器的CAN通信ID地址。
波特率：CAN通信時采用的通信速率。
用途：CAN口用作的功能，有如下幾種：
編碼器：布瑞特單圈絕對值CAN編碼器，用戶傳 送帶跟隨應用。
模擬量模塊：不再使用。
扭矩：脈衝 係列產(chan) 品用於 讀取伺服扭矩。
聯機：衝 壓工藝聯機使用，具體 參考“衝 壓工藝說明”。
CAN網絡通信：使用後可以在教導指令裏麵使用CAN指令。

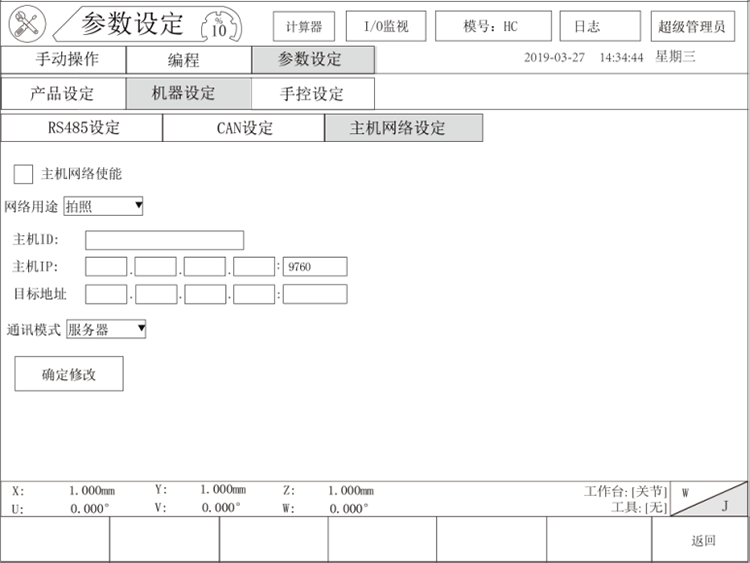

點擊“主機網絡設定”按鍵，彈出如下頁麵：
主機網絡使能：開放主機的網絡接口。
網絡用途：有如下兩 個(ge) 特殊用途：。
拍照：開啟視覺通信拍照功能，其它功能默認都選該選項。
焊接尋位：通過網絡口和焊機通信時選擇該選項。
主機ID：MODBUS協議使用的主機ID。
主機IP：主機的本機IP地址，需要設置為 與 通信設備同一網段。
目標地址：與 本機IP通信的目標IP地址，“通信模式”為 客戶端時必須設定。
通信模式：
服務器：本機做為 通信的服務器端。
客戶端：本機做為 通信的客戶端。
確定修改：保存網絡設定。
