前言：EtherCAT是一項高性能、低成本、應用簡易、拓撲靈活的工業(ye) 以太網技術。2014年正式轉化為 中國推薦性國家標準，EtherCAT技術為 中國製造業(ye) 的轉型升級高效、高品質、高端化提供了契機。

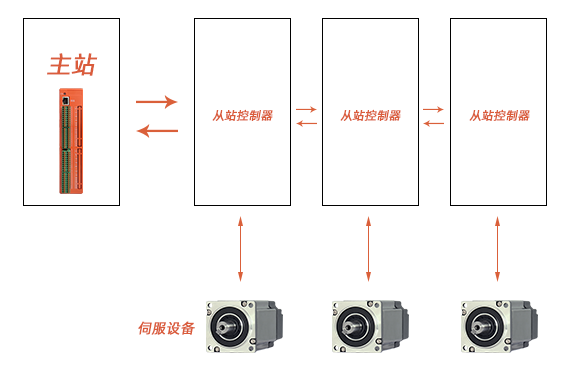

EtherCAT工業(ye) 以太網總線，整個 係統分成了兩 部分：主站和從 站。其中，主站的作用是將以太網幀發送給各個 從 站，而從 站的作用是對主站發送來的以太網數據幀進行處理，包括抽取數據和反過來插入數據幀。各個 從 站按順序依次接收報文並處理後，把處理後的報文傳 輸給下一個 從 站，末尾從 站發回被完整處理過後的報文，以完成整個 數據的傳 輸反饋。
EtherCAT的特點：
性能優(you)
EtherCAT實時以太網網絡，1000個 分布式I/O數據的刷新周期僅 為 30us，其中包括端子循環時間。通過一個 以太網幀，可以交換高達1486字節的過程數據，幾乎相當於 12000個 數字量I/O。而這一數據量的傳 輸僅 用300us。與 100個 伺服軸的通訊隻需100us。而且整體 的同步時鍾，得到很好的校準，實現諸多從 站，低於 1us差異的同步。
其優(you) 異性能可以實現傳 統現場總線係統所無法實現的控製方法，通過總線可以形成超高速控製回路。以前需要本地專 用硬件支持的功能，現在隻要在軟件中加以映射。巨大的帶寬資源使狀態數據與 任何數據可並行傳 輸。
EtherCAT的高速循環，可以在兩 個 控製之間循環完成。因此，控製器總有可用的最新輸入數據，輸出編製的延遲最小。在無需增強本身計算能力的基礎上，控製器的響應行為 得到顯著改善。
開放性
EtherCAT技術不僅 與 以太網完全兼容，而且還有特別的設計開放性特點：該協議可與 其他提供各種服務的以太網協議並存，並且所有的協議都並存於 同一物理介質中-通常隻會 對整個 網絡性能有很小程度的影響。標準的以太網設備可通過交換機端子連接至一個 EtherCAT係統，該端子並不會 影響循環時間。配備傳 統現場總線接口的設備可通過EtherCAT現場總線主站端子的連接集成到網絡中。UDP協議變體 允許被整合於 任何插槽接口中。EtherCAT是一個 完全開放式協議，它已被認定為 一個 正式IEC規範（IEC/PAS62407）。
EtherCAT總線在機器人領域方案

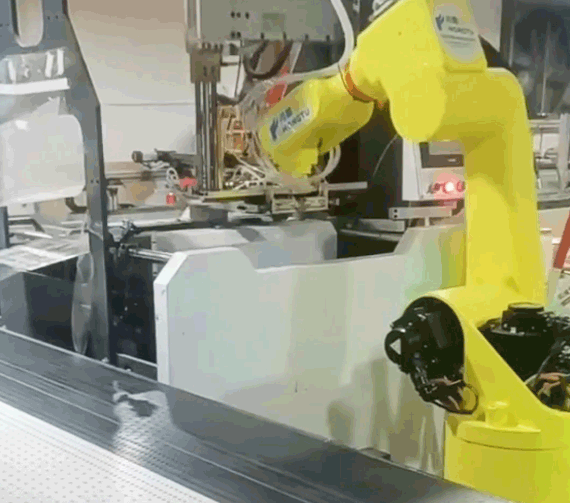

工業(ye) 機器人包裝領域的應用
隨著國家製造業(ye) 的轉型及《中國製造2025》的全麵實施，工業(ye) 機器人行業(ye) 的發展，傳 統的脈衝 模式控製存在著很大程度上對機器人性能的製約，高速工業(ye) 現場總線成為 機器人主力發展方向，其更加可靠、高效的總線解決 方案，且易於 與 現場其它設備組網，為 實現自動化流水線及建立智能工廠提供了基礎。
EtherCAT總線在工業(ye) 機器人的應用，利用了以太網協議完成工業(ye) 自動化的控製，滿足了工業(ye) 控製工程中的通信穩定、大數據量，低延時性等優(you) 勢。此外，在其他行業(ye) ，如半導體 、壓機、注塑、木材加工、自動化生產(chan) 線等行業(ye) ，EtherCAT都取得了廣泛的應用。
