yl34511线路中心機械手控製係統驅控一體電源輸入定義及端口標識定義

yl34511线路中心係列驅控一體 機械手控製係統，電源輸入定義 及端口標識定義 ：

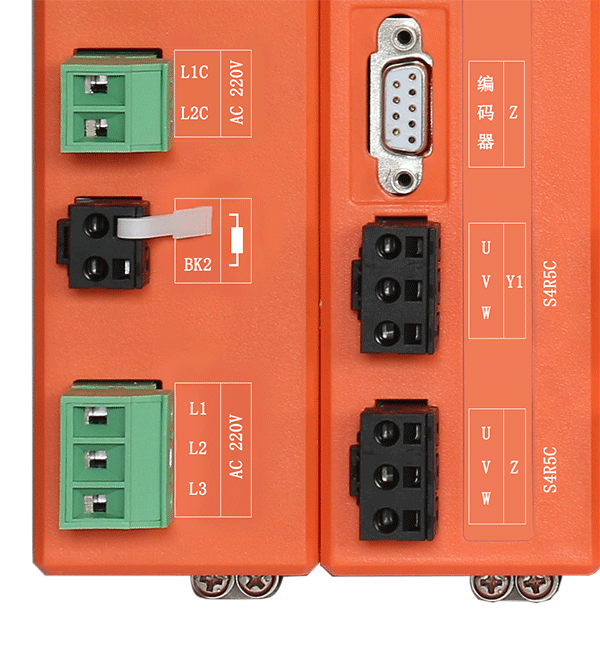

電源輸入口及端口標識實物圖

端子標識	端子名稱	功能說明	備注
L1C	輔助電源端子	交流單相220V 50/60HZ	輔助電源為 內(nei) 部控製電路電源。進電主電源線使用 3 芯多股銅電纜線，單芯橫截麵積 2.5 平方毫米，絕緣耐壓>=600V
L2C
BP	製動電阻端子	外接製動電阻接入點	外部電阻（33Ω200W）。
L1	主回路電源端子	交流單相/三相220V 50/60HZ	主回路電源為 內(nei) 部動力高壓電源。進電主電源線使用 3 芯多股銅電纜線，單芯橫截麵積 2.5 平方毫米，絕緣耐壓>=600V
L2
L3
U	伺服電機接入端子1-2	連接三相伺服電機	依照UVW對應接入，否則導致電機不轉或飛車現象。
V
W
PE	大地連接點	安全保護接入點	此接入點必須連接到大地。
