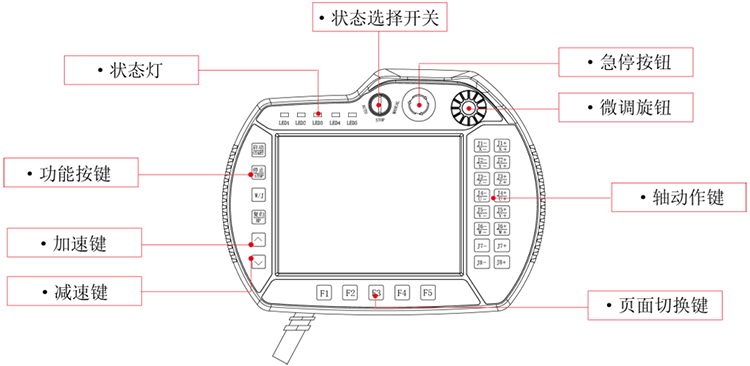

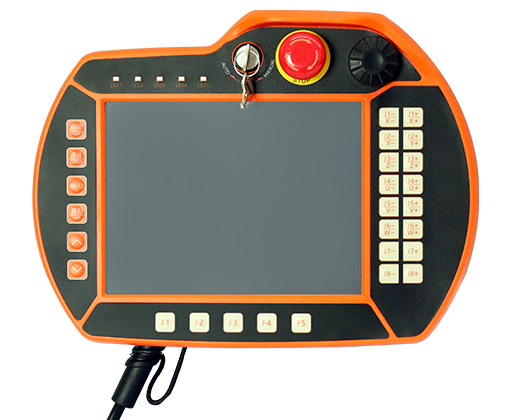

EC-RX係列為 yl34511线路中心工控推出的驅控一體 機器人控製係統，機器人控製係統手控器功能鍵詳解，如下圖：
一、功能按鍵
啟動：
功能1：自動狀態下按下“啟動”按鍵則機械手進入自動運行狀態；
功能2：停止或手動狀態下先按下“複歸”鍵再按下“啟動”鍵則機械手進行原點複歸動作。
停止：
功能1：全自動狀態下，按下此鍵，則係統進入單循環模式程序運行到模組結束後停止，如果再按一次（連續兩 次按）“停止”鍵則機械手立即停止運動。
功能2：在出現報警的時候在停止狀態下按此鍵可清除掉已經解決 的報警顯示。
W/J：
按下此鍵，可在世界坐標與 關 節坐標之間切換。
*注意：可在此按鍵中選擇回原點的方式以及回原點的順序。
複歸：
按一下“複歸”鍵再按一下“啟動”鍵所有軸依次回到原點位置。
*注意：也可在此按鍵裏加入其他指令，如在按複歸回原點時讓某輸出點斷開。
加速/減速：
這兩 個 按鍵可用於 調整手動與 自動時的全局速度。
急停按鈕：
緊急情況下按下急停按鈕，會 斷掉所有軸的使能，係統報警“緊急停止”，將旋鈕旋出後，按下“停止”鍵，可消除報警。

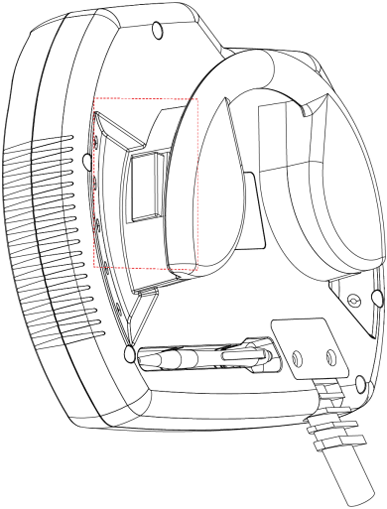

二、使能開關 按鈕（上圖）
手控器背後有一個 使能開關 按鈕，手動頁麵下或者停止頁麵下操作各個 軸動作按鍵或者進行複歸的時候需要一直長按著，使各個 軸使能，否則軸不使能，機械手就不會 動。
注意：使能開關 按鈕有兩 種功能狀態：使能和不使能；有三種使用狀態：未按、輕按和重按。功能狀態分別與 使用狀態對應，對應情況如下：
功能狀態 | 使用狀態 |
使能 | 輕按 |
不使能 | 未按 |
重按 |

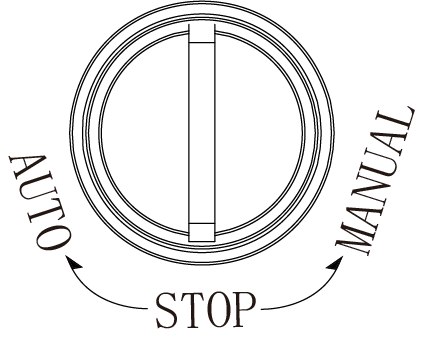

三、狀態旋轉按鈕（上圖）
係統有手動、停止、自動三種運行狀態，將狀態選擇開關 旋至右邊檔位為 手動狀態，在該狀態下可對機械手進行手動操作；將狀態選擇開關 旋至中間檔位為 停止狀態，在該狀態下機械手停止所有動作，可對機械手進行原點複歸操作，還可進行參數設定。將狀態選擇開關 旋至左邊檔位，並按一次“啟動”鍵，機械手即進入自動運行狀態。
手控器的狀態分為 3種，分別為 手動、停止、自動。
手動（MANUAL）：將狀態選擇開關 打到右邊即進入手動狀態，在此狀態下可以進行手動操作。
停止（STOP）：將狀態選擇開關 打到中間即進入停止狀態，在此狀態下可以進行參數設定。
自動（AUTO）：將狀態選擇開關 打到左邊即進入自動狀態，在此狀態下可以進行全自動運行。
四、微調旋鈕
作用：手動狀態精確調位時，可以用此旋鈕對軸進行精確移動。

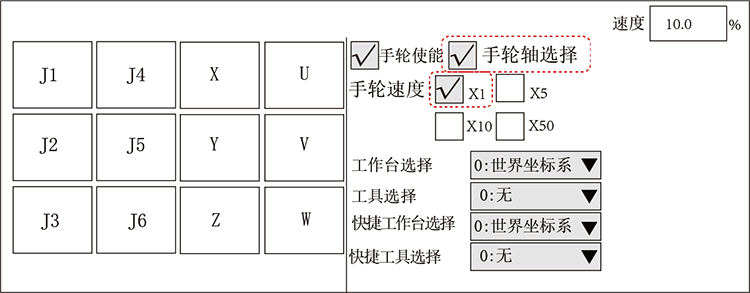

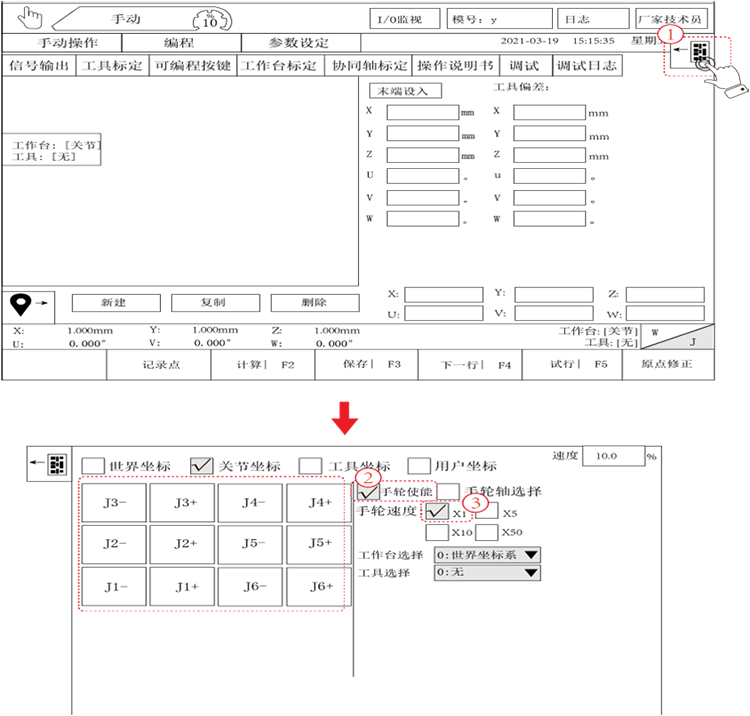

操作方法：單擊打開“手動軟鍵盤按鈕”，單擊勾選“手輪選擇”選項，選擇手輪速度、在左邊選項框選擇需要微調的軸或者按一下需要微調的軸按鍵（手控器上）然後滾動微調旋鈕即可使軸一點一點移動至目標點。
手輪速度說明：
×1：動一格軸平移0.01mm或軸轉動0.01度。
×5：動一格軸平移0.05mm或軸轉動0.05度。
×10：動一格軸平移0.1mm或軸轉動0.1度。
×50：動一格軸平移0.5mm或軸轉動0.5度。
世界坐標：以機械手底座中心為 原點，工具末端點的位置與 姿態。
關 節坐標：馬達坐標經過機構耦合關 係轉換後的坐標值。
