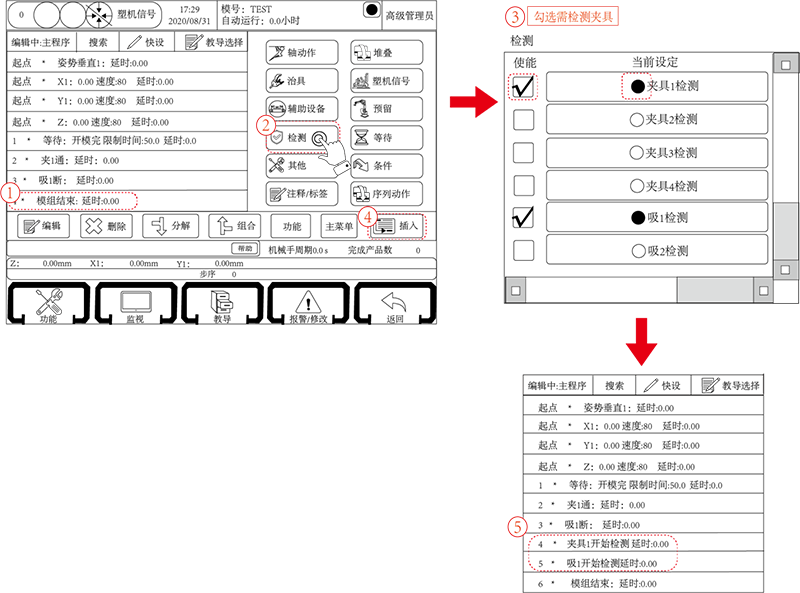

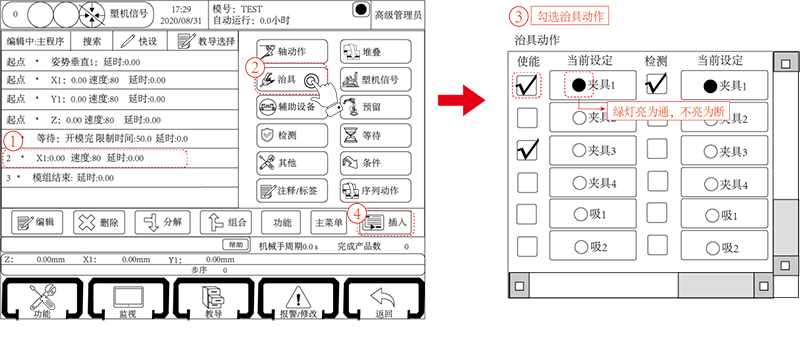

注塑係列機械手控製係統為 三軸驅控一體 係統，型號：QC-S3G。首先找到機械手控製係統治具頁麵的設置相關 頁麵。下圖為 “治具”和“檢測”頁麵，“治具”和“檢測”功能通常配合使用，在這兩 個 頁麵可對其動作進行設置。如下圖：
控製器可控製四組夾具和四組吸盤動作，治具和治具檢測功能的教導同軸動作的教導，檢測程序要教導到治具動作之後。
自動運行時，運行到治具通時，治具取物品，運行到“治具開始檢測”動作時，若相應的治具確認限信號通斷正確，程序繼續運行，否則報警“取物失敗”並出現彈框，若點擊彈框內(nei) 的“放棄”按鈕（此時Y軸在原點位置），程序會 回到起點位置，重新取物，若點擊“繼續”按鈕，則程序繼續運行下一步，運行到治具斷時，治具放開物品，“治具斷”動作在約1S後自動檢測相應的確認限信號，信號正確，程序繼續運行，否則就報警“取物失敗”。
重要：當治具（吸或夾）斷掉時，係統延時0.5S之後檢測治具斷，若治具檢測仍然有信號，係統報警。若教導結束檢測，係統不再檢測治具是否有信號。檢測信號正常的情況下，不需要教導結束檢測的信號！
警告：如果在程序裏麵同一治具動作需要多次通斷，必須教導結束檢測。
如：吸1通，吸1斷，吸1通，吸1斷。需要在第一個 吸1斷教導結束檢測
請務必教導夾具和吸盤的檢測，否則可能會 損壞模具！
小提示：因負壓檢測開關 的動作是需要一定時間的，而程序運行速度在1μs之內(nei) 。所以如果治具動作之後馬上教導檢測動作，係統是會 報警取物失敗的。
解決 ：
1、將檢測動作放在上升之後（即隔幾步動作）再檢測。
2、將開始檢測延時，一般在0.5S以上。此延時不會 影響周期。
