車床上下料機械手控製係統為 yl34511线路中心係列標準及驅控一體 係統，係列機械手控製係統原點設定方法如下：

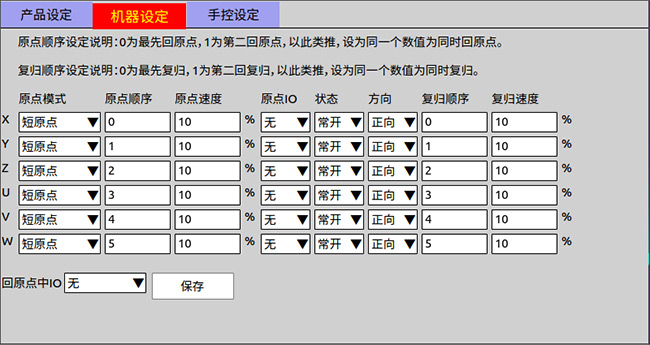

原點設定頁麵可以設置找原點程序的設置內 容，包括找原點順序、原點速度、原點信號、原點信號狀態、首次找原點方向、複歸順序、複歸速度、回原點中IO信號等。
【原點模式】原點模式分為 長原點和短原點兩 種，長原點一般為 原點信號感應鐵皮較長的情況，短原點適用於 原點信號感應鐵片較短的情況。兩 種方式回原點方式基本相同，隻是原點位置有差別。
【原點順序】數字越小，越早回原點，數字相同，同時回原點。
【原點速度】從 開始回原點到碰到原點信號的運動速度，合理設置原點速度，對原點位置的準確性很有幫助。
【原點IO】原點感應開關 信號的輸入IO，必須設置，出廠默認為 無，未設置原點信號會 報警：原點信號未設定。
【狀態】鐵片接觸感應開關 ，信號為 通選常開，信號為 斷選常閉
【方向】原點信號在軸的負方向選正向，在軸的正方向選反向，係統默認在負方向找原點。
【複歸順序】同原點順序
【複歸速度】同原點速度
【回原點中IO】設置此IO後，回原點過程中對應的IO會 輸出通，回原點結束後輸出斷。
注：點擊保存後會 直接覆蓋“可編程按鍵[0]:原點”和“可編程按鍵[1]:複歸”中的所有程序，請按照實際情況是否使用該方法設置原點程序和複歸程序。
找原點流程：
按照設置的原點方向和速度第一次找原點開關 ，碰到原點開關 後，改變方向，速度降低，離開原點開關 ，若此時電機未轉滿一圈將會 往遠離原點開關 的方向轉動一圈，轉滿一圈後再次找到調轉方向找到原點開關 ，以較慢的速度接近原點開關 ，接觸到原點開關 後，開始執行尋找上次記錄原點位置的編碼器單圈值程序，直到找到上次記錄位置?；卦c結束。若長時間未結束請將【原點誤差脈衝 】調大。若兩 次記錄的原點偏差過大，將會 報警原點偏移，此時原點位置已經發生變化。
