yl34511线路中心標準係列注塑機械手控製係統,HC-S2,與 鬆下/三菱伺服驅動器的接線與 參數設定。
控製係統輸出位置指令對伺服電機進行位置控製,指令脈衝 類型為 脈衝 序列加符號,脈衝 輸出最大頻率為 500Kpps,請正確設定伺服驅動器的參數與 之匹配。
鬆下接線

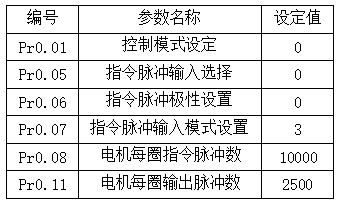

鬆下A5伺服驅動器參數設定:

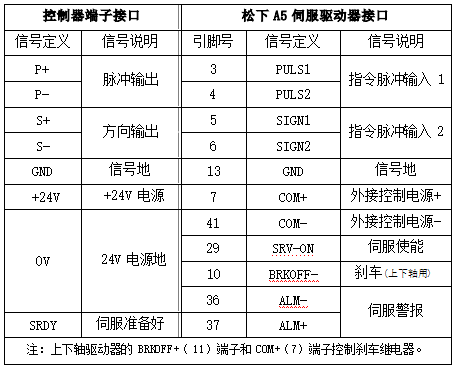

鬆下A5伺服驅動器接線:

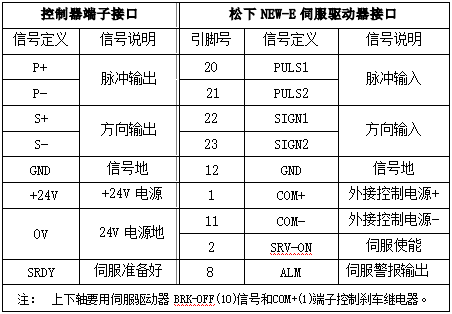

鬆下NEW-E伺服驅動器接線:
三菱接線

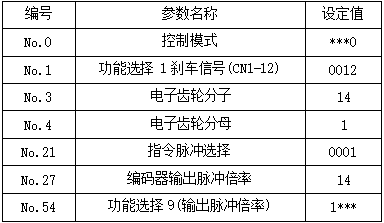

三菱MR-E伺服驅動器參數設定:

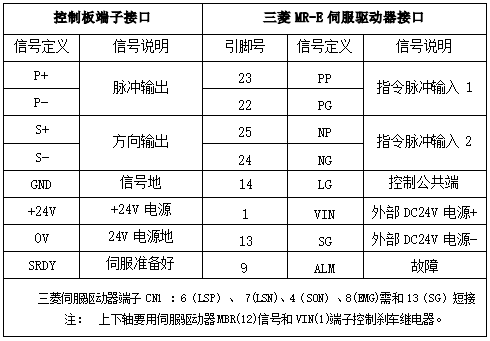

三菱MR-E伺服驅動器接線:
