yl34511线路中心工控標準係列注塑機械手控製係統,HC-S1,與 鬆下/三菱伺服驅動器的接線及參數設定。
控製係統輸出位置指令對伺服電機進行位置控製,指令脈衝 類型為 正轉脈衝 串和反轉脈衝 串,脈衝 輸出最大頻率為 500Kpps,請正確設定伺服驅動器的參數與 之匹配。
鬆下伺服使用接線
鬆下A5伺服驅動器參數設定:

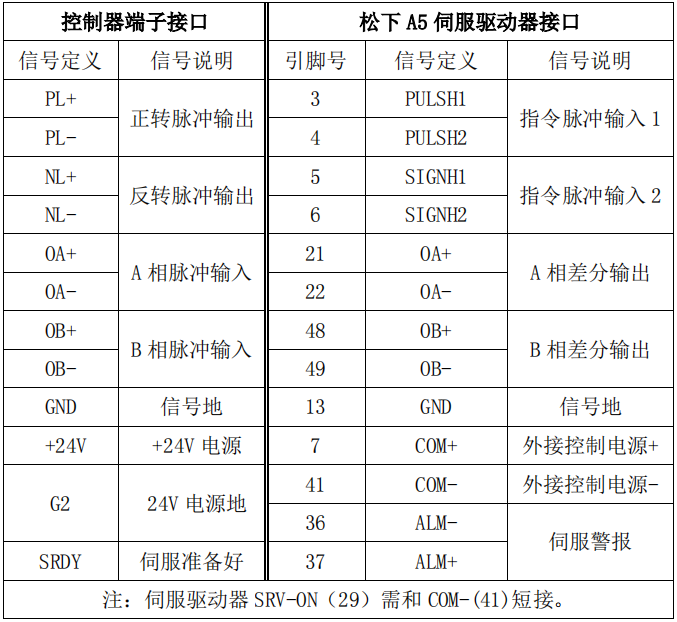

鬆下 A5 伺服驅動器接線:
三菱伺服使用接線

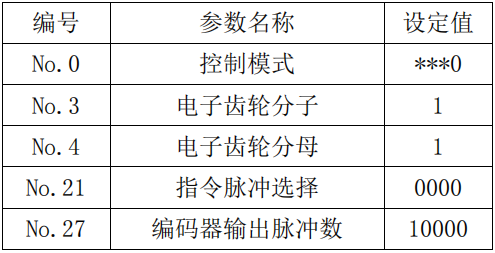

三菱MR-E伺服驅動器參數設定:

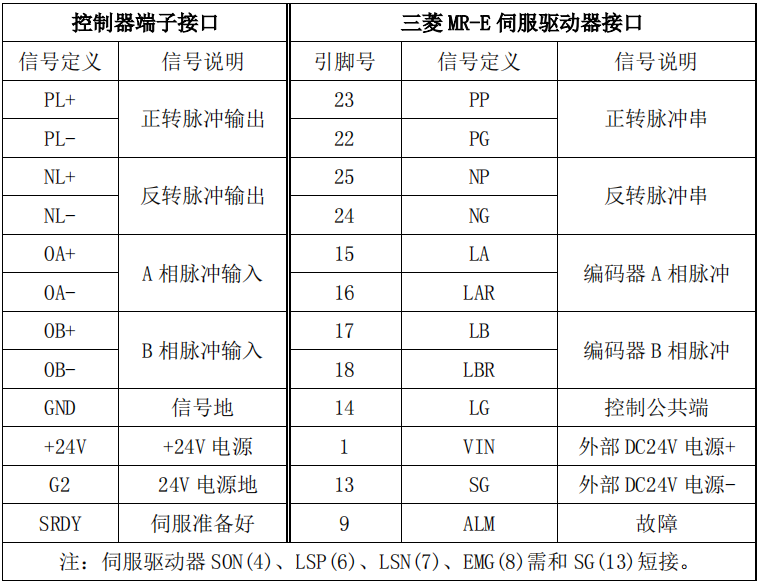

三菱MR-E伺服驅動器接線:
