桁架車床機械手控製係統為 yl34511线路中心係列車床驅控一體 係統，滿足1-8軸應用。係統結構參數內(nei) 容：

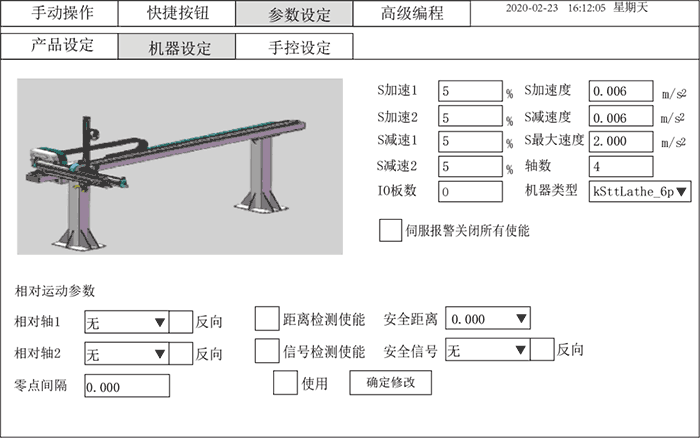

結構參數頁麵可以設置機械手走插補動作時的運動參數，包括加減速曲線、加減速時間和路徑的最大速度，區分與 電機參數中的加減速時間。
S加速度：執行插補運動時加速度，數字越大，加速越快，加速距離越短
S減速度：執行插補運動時減速度，數字越大，減速越快，減速距離越短
S最大速度：執行插補運動時機器的最大線速度
軸數：可以設置當前係統使用的軸數，範圍0 - 8；
IO板數：可以設置係統IO板個 數，每塊IO板有32個 輸入和32個 輸出IO，最多5塊IO板，至少一塊。除第一塊IO板以外，其餘 擴展IO板通過485端口1的方式通訊控製。
機器類型：kSttLathe-6P車床機型 6軸
相對運動參數：一般用於 雙臂碰撞安全限製，選擇兩 個 相對軸，設置零點間隔、安全距離、勾選距離檢測使能後雙臂距離小於 等於 安全距離即報警，勾選信號檢測使能可選擇安全信號，如信號通即報警，勾選反向即信號斷報警，使用該功能需要勾選使用並點擊確定修改。
零點間隔：兩 個 軸進行原點複歸後的距離。
距離檢測使能-安全距離：兩 個 軸保持的安全距離，若兩 軸的距離小於 等於 此安全距離立即報警。
信號檢測使能-安全信號：有安全信號輸入時立即報警，若勾選反向則為 無安全信號輸入時報警。
具體 使用情況如下：
假設原點複歸後X1和X2間的距離為 800mm，當X1和X2相距距離為 100mm時不安全，為 保證X1和X2不相撞，可設置相對軸1為 X1，相對軸2為 X2，零點間隔設為 800，勾選距離檢測使能，將安全距離設為 100，則當X1軸移動到400mm，則X2軸最多隻能移動到295mm(800-400-100=300，但為 了安全起見，當X2移動到還差5mm左右就到300時就會 報警)。
若勾選信號檢測使能，安全信號設為 1，則無論X1X2之間相距多少隻要有安全信號X10就會 立即報警。
伺服報警關(guan) 閉所有使能：勾選後，當有一個 伺服電機報警時，所有電機使能都會 斷開，請合理設置。

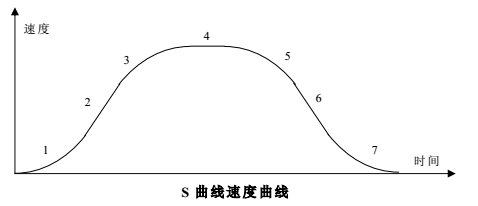

S曲線加速度：
1、變加速段：加速度按照設定的加速度從 0遞增到最大加速度，速度按照加速度遞增。
2、勻加速段：加速度保持最大加速度不變，速度按照最大加速度遞增。
3、變加速段：加速度按照設定的加速度從 最大加速度遞減到0，速度按照加速度遞增。
4、勻速段：加速度為 0，速度保持目標速度不變。
5、變減速段：加速度按照設定的加速度從 0遞增到最大加速度，速度按照加速度遞減。
6、勻減速段：加速度保持最大加速度不變，速度按照最大加速度遞減。
7、變減速段：加速度按照設定的加速度從 最大加速度遞減到0，速度按照加速度遞減。
S加減速設定分別對應上圖線段如下所示：
S加速1：第1段“變加速段”。
S加速2：第3段“變加速段”。
S減速1：第5段“變減速段”。
S減速2：第7段“變減速段”。
