yl34511线路中心係列驅控一體 係統，五軸注塑機械手控製係統——EC-S3/S5。在手動狀態下，條件的教導：
條件作為 一個(ge) 動作，在程序中作為 一個(ge) 判斷條件，對當前狀態進行判斷，判斷是否激活子程序。如下圖：
重要：教導條件時先要教導標簽注釋，否則條件不能插入主程序裏。
（1）條件的教導涉及三個(ge) 方麵，分別是標簽，條件和子程序。三者相輔相成，缺一不可。
（2）條件使用：當滿足某一條件，係統就跳轉到子程序裏麵，子程序執行完之後，係統跳回主程序標簽的位置。
（3）條件分為 五種類型：輸入點ON/OFF、試產(chan) 、間隔模數、不良品和取樣。
（4）一定要先插入標簽，才能插入條件程序。

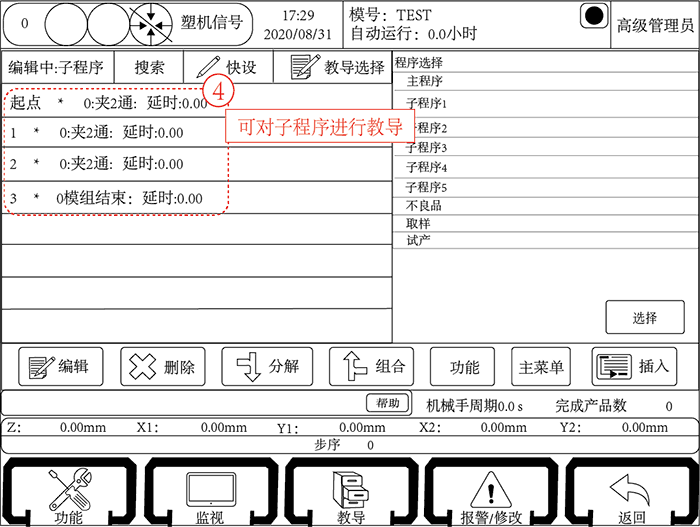

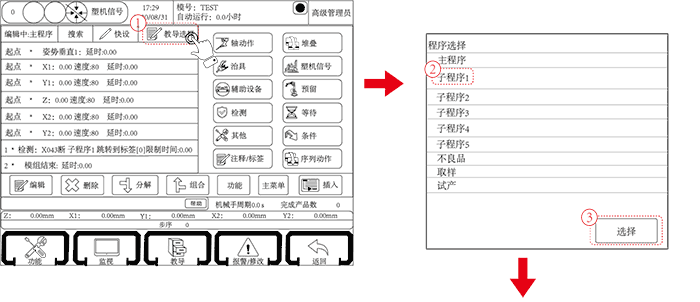

（5）點擊教導選擇，選中要使用的子程序，點擊選擇按鈕，進入對應的子程序或主程序進行教導，如下圖所示：
IO輸入信號檢測
以IO輸入信號檢測為 例子，操作條件的方式：
根據條件中的條件內(nei) 容分類，可分為 I/O信號類和係統設定類。在係統設定分類中，有兩 個(ge) 條件的設定是要到停止?fàn)顟B(tài)下進行設置。以下為 分類列表：
分類類型 | 具體 情況 |
信號類 | 夾（1、2、3、4）、吸（1、2、3、4）、X023、X026、X037、X040、X043、X044、X045、X046、X047、不良品 |
係統設定類 | 間隔模數、試產(chan) （需要到停止?fàn)顟B(tài)-功能-產(chan) 品設定頁麵進行設置）、取樣（需要到停止?fàn)顟B(tài)-功能-產(chan) 品設定頁麵進行設置） |
信號分類：顧名思義 ，通過信號的通斷作為 判斷條件，相對係統設定分類來說更有靈活性。
係統設置分類：通過設定一定運行邏輯，按設定進行規律性運行。不是通過檢測信號判斷的，而是通過判斷程序運行的邏輯進行判斷。

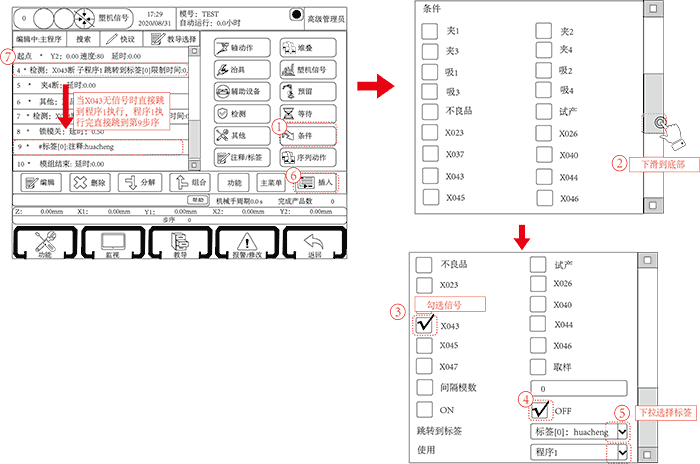

上圖以信號的通斷作為 判斷條件的案例，點擊“條件”按鈕可進入條件的教導頁麵，選擇信號“X43”並勾選限製條件“OFF”作為 判斷條件，將條件插入主程序相應位置，當程序執行到該序號時，如果沒有檢測到信號就進入子程序執行該子程序內(nei) 的動作，完成後再跳轉回主程序的注釋標簽處，如果檢測到有信號則繼續執行主程序的動作而不會(hui) 跳轉。
