工業(ye) 機械手應用為 yl34511线路中心係列通用機械手控製係統——ECTC係列，滿足1-8軸的應用。機械手在運作過程中的安全區設置如下：
點擊“安全區參數”進入如下界麵：
針對安全區域的設置，yl34511线路中心係統通過了幾個 類型的安全區設置。

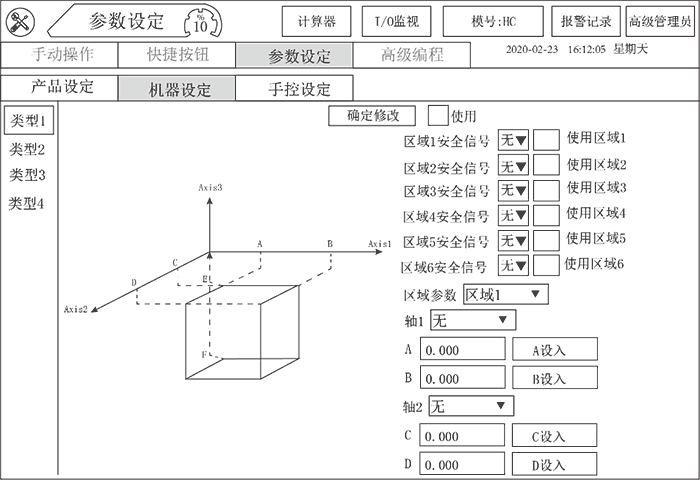

類型一
在此界麵下可最多設置6安全區域。
備注：紅色區域表示非安全區。
使用操作流程：
1、設置區域安全信號點。
2、勾選使用的區域。
3、選擇並設置每個 軸上限製點位置，可直接編輯位置也可在手動狀態下移動軸置目標點再在停止?fàn)顟B(tài)下設入位置。
4、設置好所有軸的限製點後勾選使用框並點擊“確定修改”按鈕。

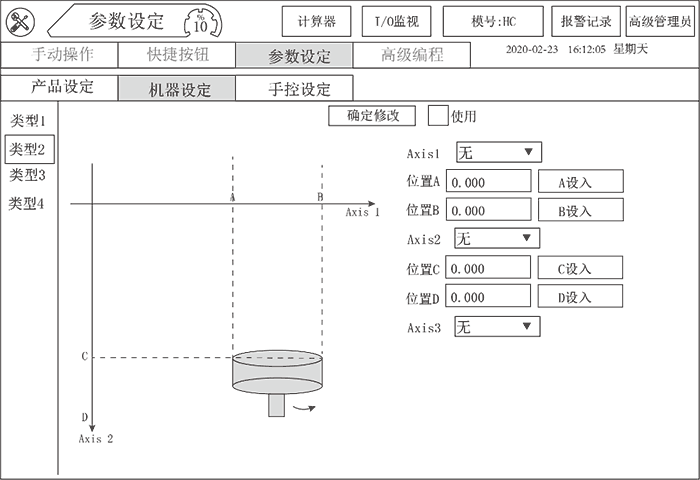

類型二
當機械手進入A，B，C，D所構成的區域時則在該區域內(nei) 的轉盤不能轉動。
設置方法：
1、設置Axis1和Axis2所代表的軸（下拉三角箭頭）進行選擇。
2、設入A，B，C，D各點的位置，可直接輸入坐標位置也可手動狀態下移動軸至目標點，再點擊“設入”按鈕即可把當前坐標值設入編輯框中。
3、最後點擊“使用”按鈕即可完成設置。

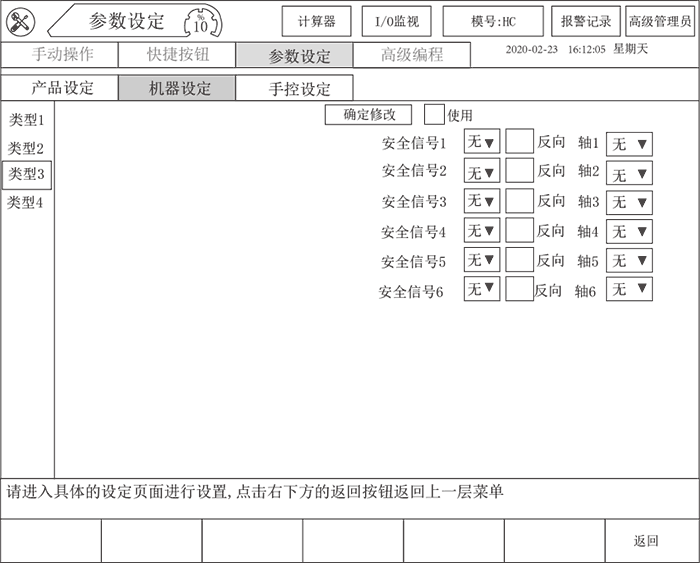

類型三
當不勾選反向時代表有安全信號才能移動軸，反之若勾選反向則表示無安全信號時可移動軸。
使用操作流程：
1、設置安全信號點：

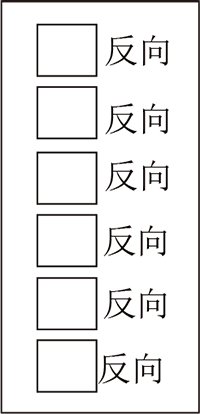

2、選擇是否反向：

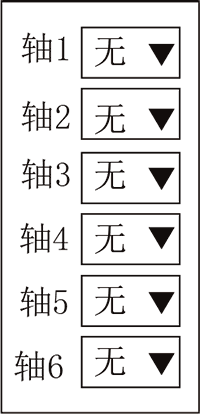

3、選擇所要限製的軸
4、最後勾選使用並點擊確定修改即可

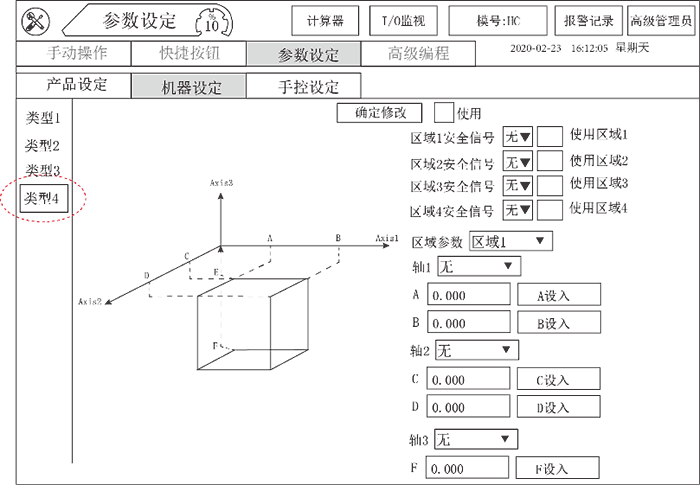

類型四
類型4與 類型1的操作無太大區別，具體 操作可參考類型1的操作流程，類型4與 類型1的區別在於 安全區域的數量，類型4為 4個 安全區域，類型1為 6個 。
