ECTC係列機械手控製係統為 yl34511线路中心推出的通用機械手控製係統，通訊配置如下：

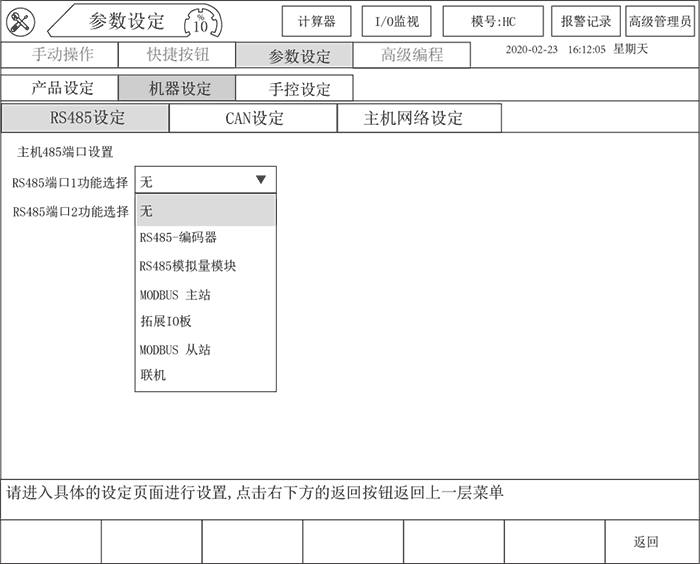

Rs485設定
主機共有兩 個(ge) 485端口，可以分別設置，可以選擇使用編碼器、模擬量模塊、mod-bus、聯機等。485端口1除正常功能之外，在使用擴展IO板被配置為 擴展IO通訊端口，不可更改，擴展IO板設置關(guan) 注下一節介紹。
模擬量模塊、編碼器選型請聯係yl34511线路中心公司銷售人員。

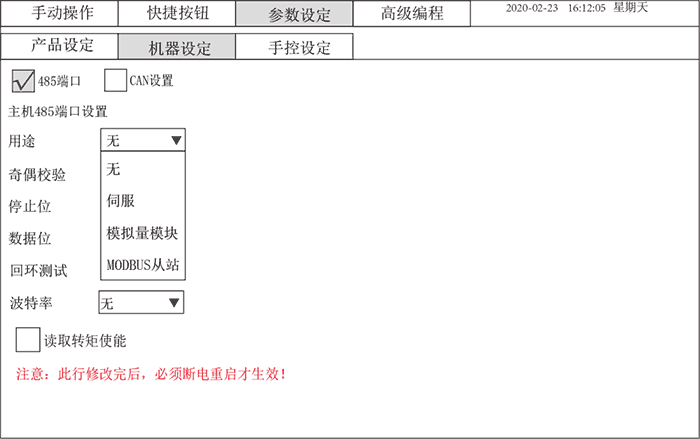

驅控一體 係統界麵設置
標準係統界麵設置
單板的用途分為 三種：伺服、模擬量模塊、MODBUS從 站。
①伺服：當使用絕對值伺服時，通過485與 伺服驅動器通訊。
②模擬量模塊：可以與 yl34511线路中心模擬量模塊通訊，支持模擬量輸入和輸出。
③MODBUS從 站：modbus從 站使用請參考yl34511线路中心modbus從 站協議。
CAN設定
主機有一個(ge) CAN總線端口，可以選擇功能有編碼器、模擬量模塊、伺服扭矩、聯機、CAN網絡通訊等。
正確配置id和波特率後使用，修改配置需斷電重啟。

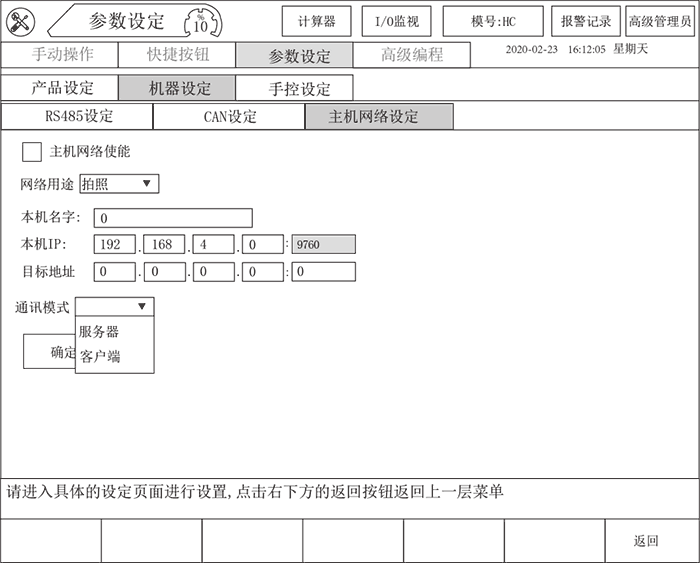

主機網絡設定
主機網絡設定頁麵可以設置主機網絡，可以設置通訊模式為 服務器或客戶端，具體 使用功能請參考《yl34511线路中心控製係統TCP遠程通訊協議》。
注意：?jiǎn)伟鍩o主機網絡設定功能。
