工業(ye) 機器人係統為 yl34511线路中心係列六軸關(guan) 節機器人控製係統，六軸機器人的工作臺三點標定，首先切換到手動狀態，在如下界麵進行標定工作臺：

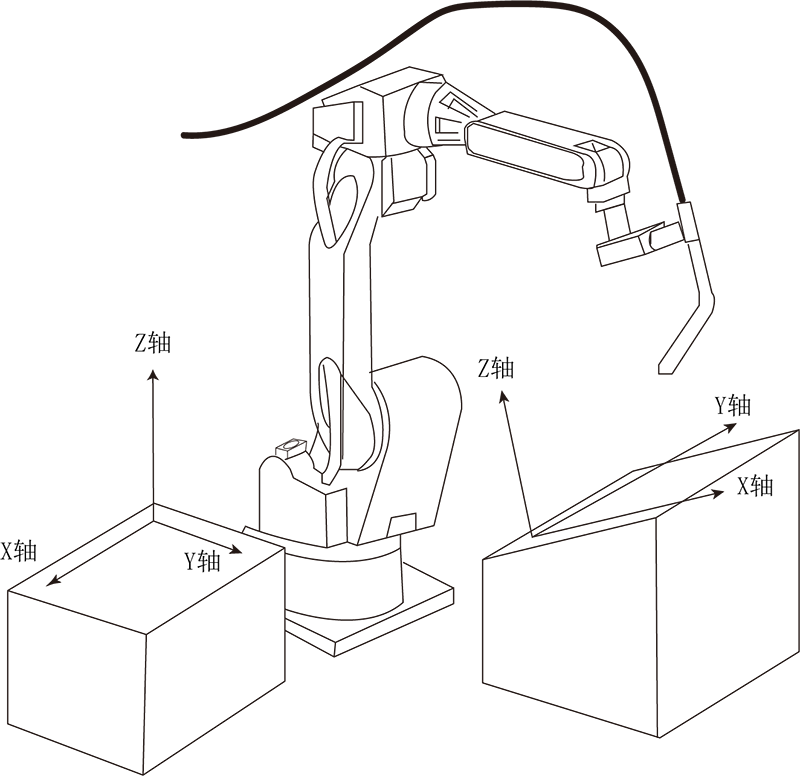

定義 ：工作臺標定即使用戶坐標係定義 在工件上，在機器人動作允許範圍內(nei) 的任意位置，設定任意角度的X、Y、Z 軸，原點位於 機器人抓取的工件上，坐標係的方向根據客戶需要任意定義 。用戶坐標可以設置多個(ge) ，如下圖：
標定過後的坐標係即以工件做平移或垂直於 工件運動
工作臺在使用的時候需要標定3點，第一點原點P0，第二點以P0為 原點向Y方向移動取1點設入到PY，第3點以P0為 原點像X方向移動取一點設入到PX。

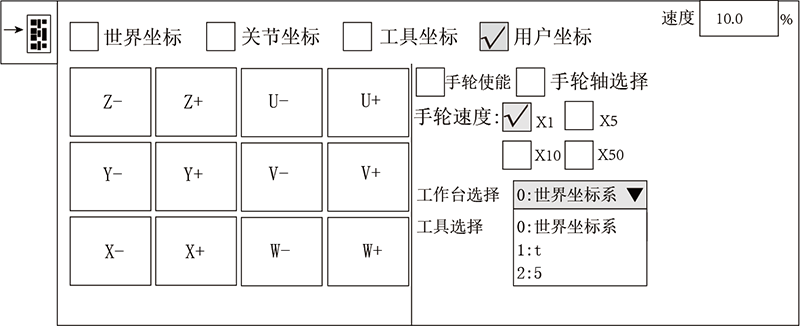

在使用工作臺時，需要將坐標係選擇為 工作臺坐標。

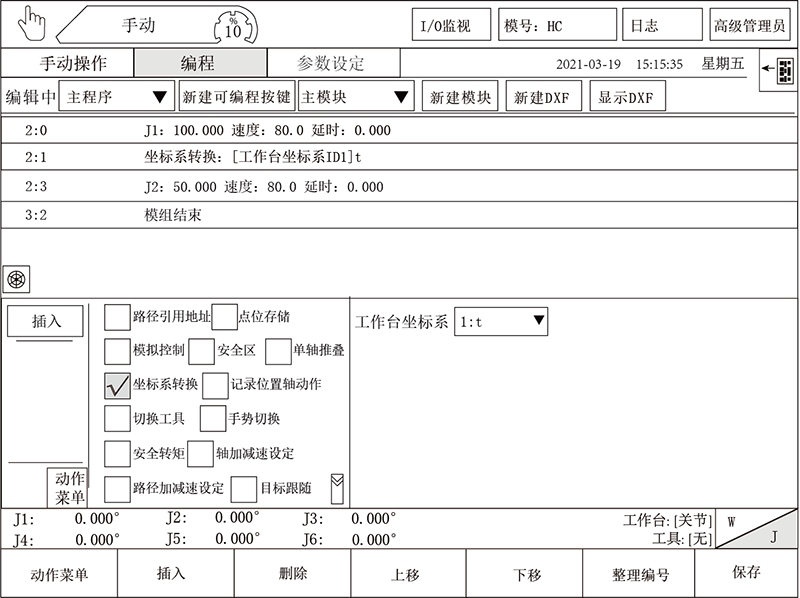

然後在教導程序的時，需要先將坐標係切換為 工作臺坐標係，然後以工作臺坐標係位置插入程序。
P0：起始點位置。
Px：X軸上的位置。
Py：Y軸上的位置。

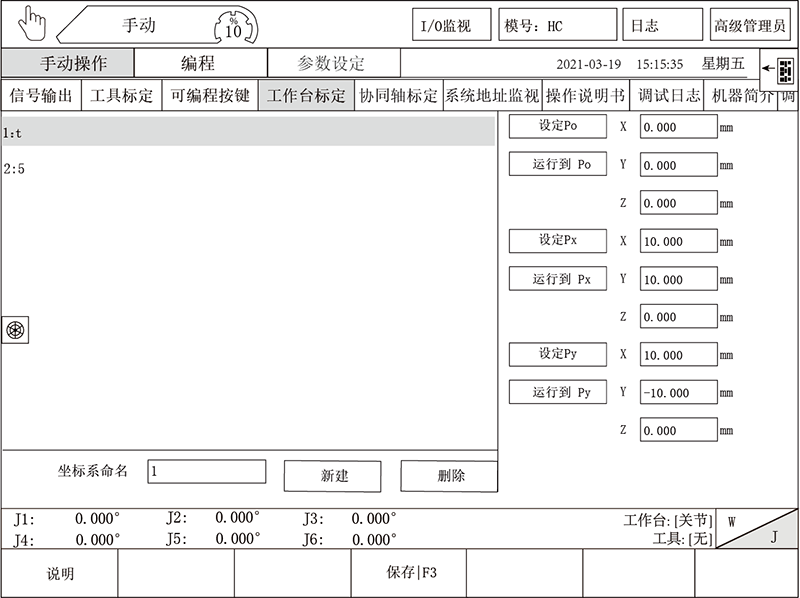

1、輸入坐標係名稱，點擊“新建”按鈕新建坐標係。

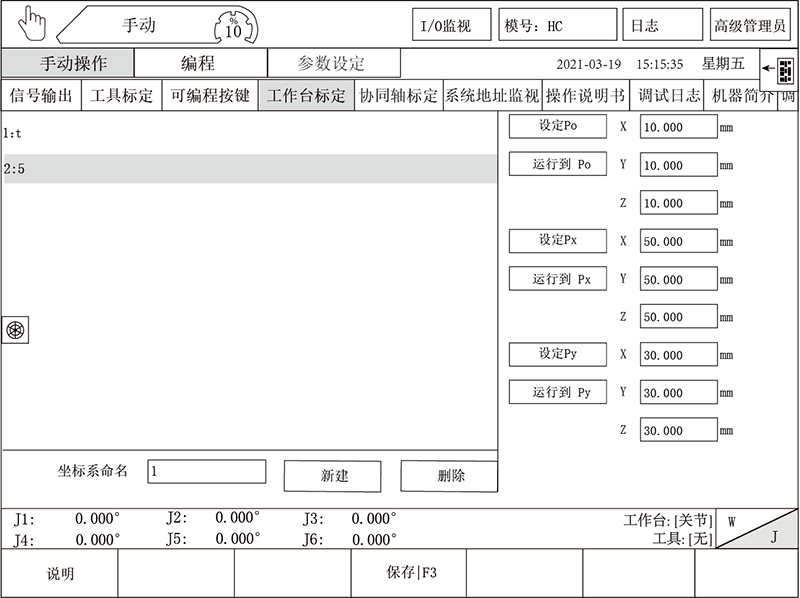

2、在工作臺的設入P0、Px、Py點。
3、點擊“保存”按鈕或按下F3按鍵即可。
注意：P0Px和PxPy兩 條線相交為 90°且右手四指從 X軸向Y軸方向握，大拇指應當朝上。
