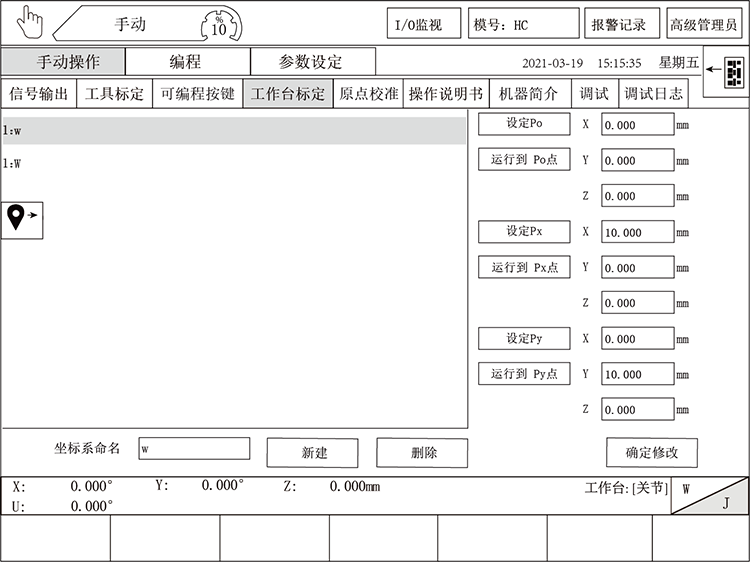

SCARA水平關(guan) 節機器人係統為 yl34511线路中心係列機器人控製係統，工作臺標定如下：
在此界麵下可標定工作臺。
P0：起始點位置。
Px：X軸上的位置。
Py：Y軸上的位置。

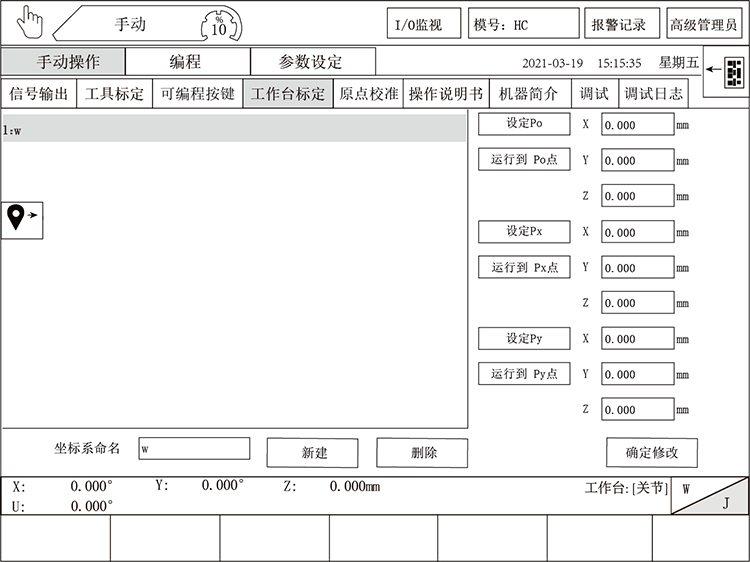

新建工作臺操作方法：
1、輸入坐標係名稱，點擊“新建”按鈕新建坐標係。
2、在工作臺的設入P0、Px、Py點。
3、點擊【確定修改】按鈕轉換坐標。
注意：P0Px和P0Py兩 條線相交為 90°且右手四指從 X軸向Y軸方向握，大拇指應當朝上。
定義 ：工作臺標定即使用戶坐標係定義 在工件上，在機器人動作允許範圍內(nei) 的任意位置，設定任意角度的X、Y、Z 軸，原點位於 機器人抓取的工件上，坐標係的方向根據客戶需要任意定義 。用戶坐標可以設置多個 ，如下圖：
標定過後的坐標係即以工件做平移或垂直於 工件運動

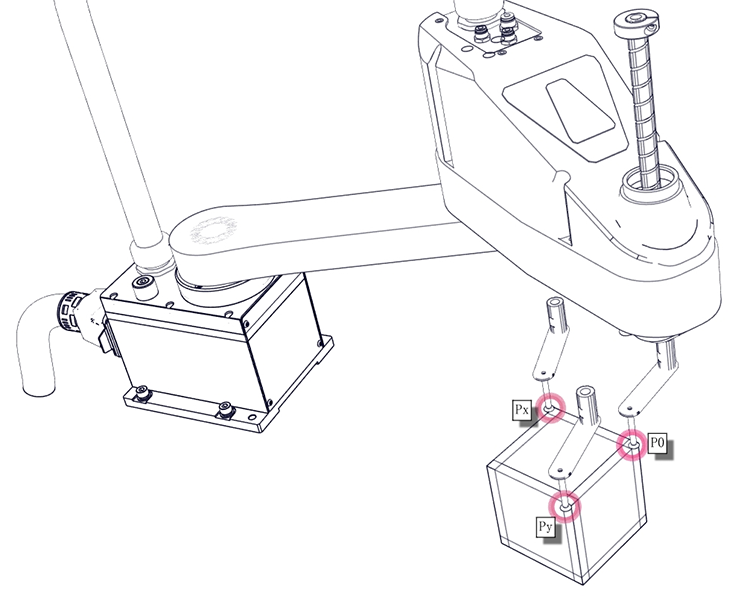

工作臺在使用的時候需要標定3點，第一點原點Po,第二點以Po為 原點向Y方向移動取一點設入到Py，第3點以Po為 原點像X方向移動取一點設入到Px。

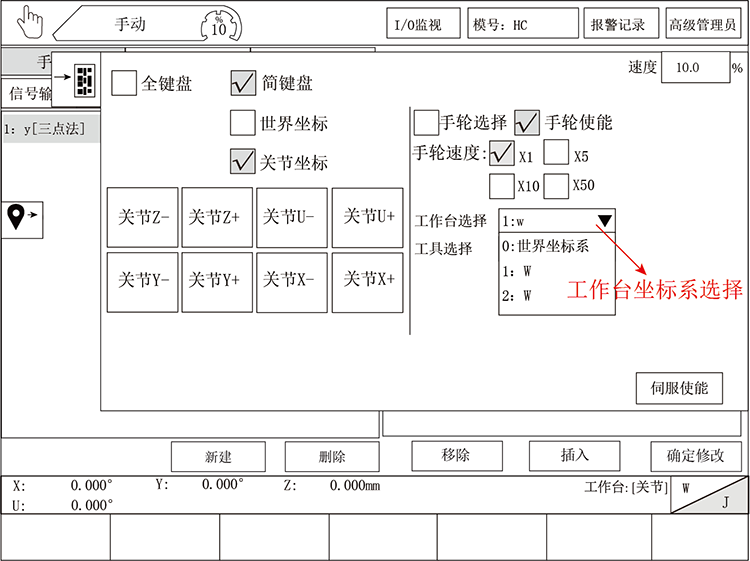

在使用工作臺時，需要將坐標係選擇為 工作臺坐標。

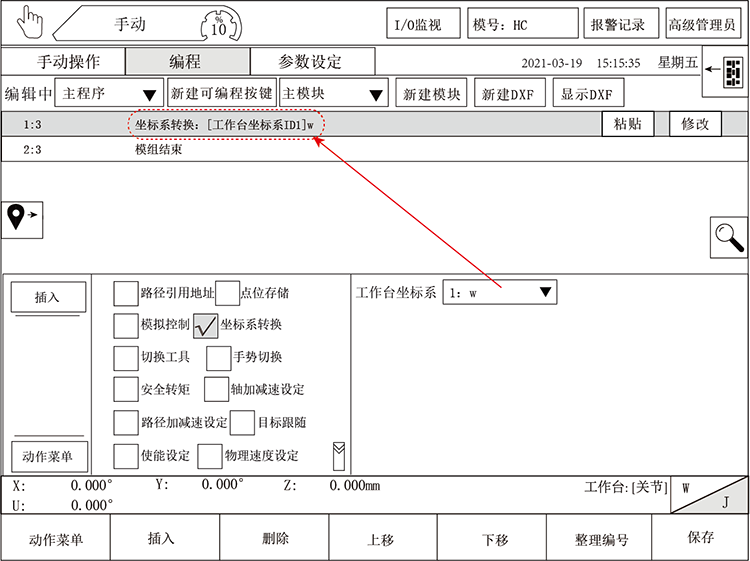

然後在教導程序的時，需要先將坐標係切換為 工作臺坐標係，然後以工作臺坐標係位置插入程序。
