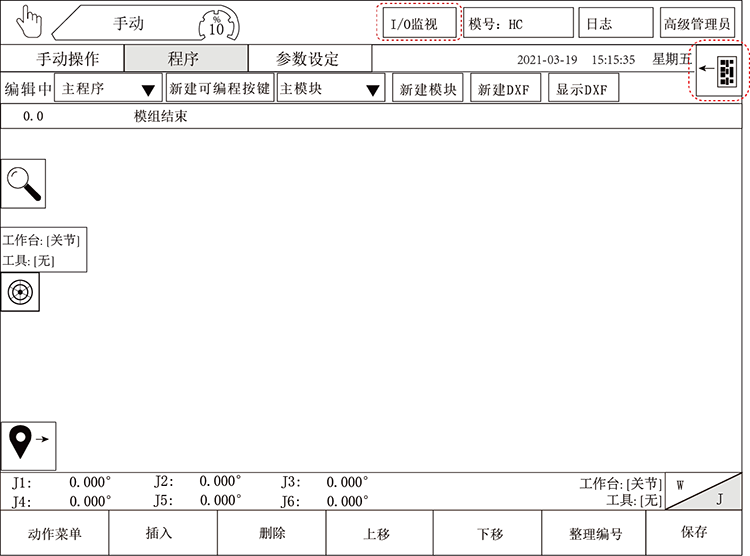

工業(ye) 關(guan) 節機器人示教器編程，係統為 yl34511线路中心係列六軸關(guan) 節機器人控製係統。編程界麵路徑——將手控器（示教器）狀態選擇開關(guan) 指向“MANUAL”即“手動”，機械手進入手動狀態，點擊“編程”按鈕，進入編程頁麵，在此頁麵中可以進行程序的編輯和修改。

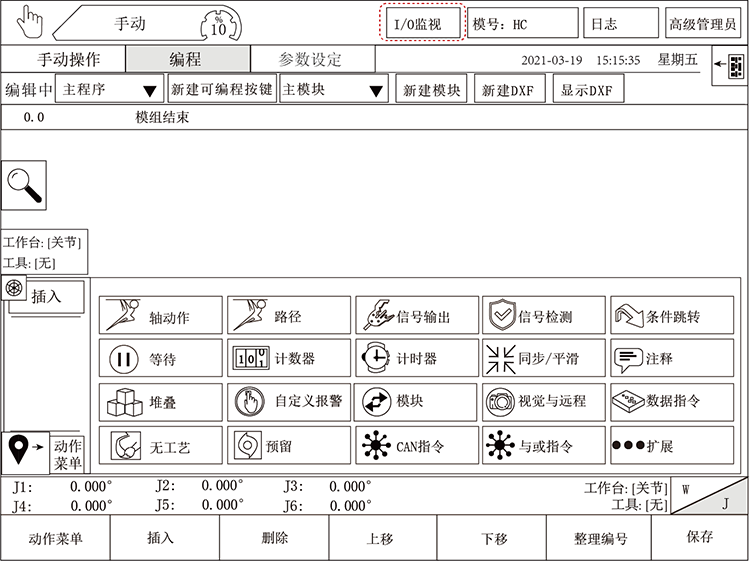

點擊左下角的“動作菜單”按鈕可進入動作教導主頁麵，在該頁麵可對各類動作進行編輯。如下圖：

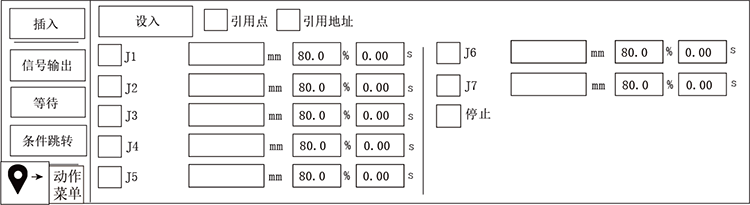

單擊“軸動作”按鈕進入如下界麵：
插入：勾選動作選擇要插入的位置單擊一次“插入”按鈕即可插入目標動作。（*注意：必須先選中程序中想要插入目標動作的後麵一步動作，即插入的目標動作為 選中動作的上一行）
設入：手動控製軸到目標位置後，點擊“設入”，即可將當前位置的點坐標自動設入，再點擊“插入”即可把目標點的位置教導到程序中。
引用點：在引用點編輯按鈕頁麵中新建有關(guan) 節點後，可通過勾選引用點直接引用已建有的關(guan) 節點。
引用地址：勾選“引用地址”可直接在軸位置框中輸入所要引用的地址數值，代表引用該地址的內(nei) 容。

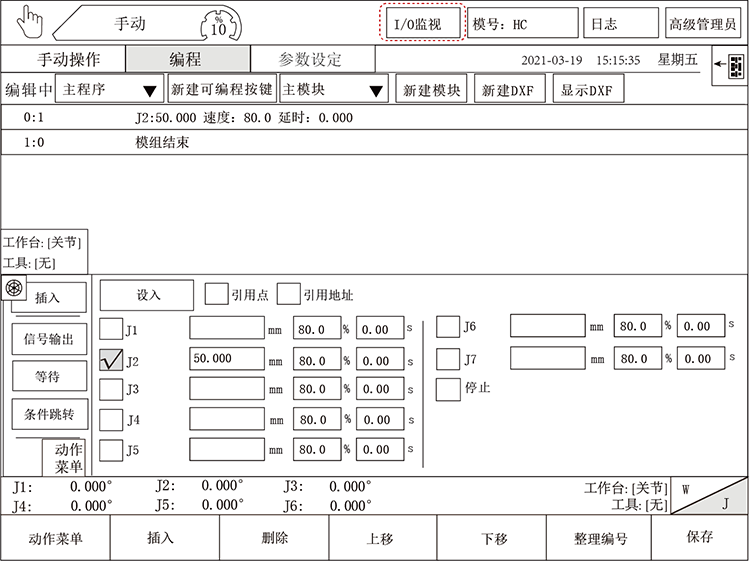

軸動作使用範例：在主程序中教導J2軸以80%的速度運行到50位置。
針對關(guan) 節機器人編程——“動作菜單”其他如路徑、信號輸出、信號檢測、條件跳轉等如何操作，留意下一章節；或者下載說明書 《關(guan) 節機器人控製係統用戶使用手冊 》查看4.2章節——動作菜單。
