車床桁架機械手控製係統，yl34511线路中心係列通用機械手控製係統，增加控製I/O板是的接線要求，接線定義 。
通訊端口定義
通訊端口有兩 個 ，端口為 IN口與 OUT口。如下圖，標示1為 OUT口，標示2為 IN口。
通訊端口定義 如下圖：

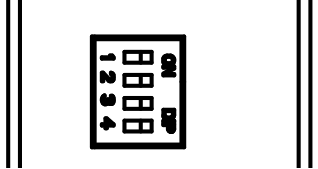

撥碼器功能定義
1.撥碼開關(guan) 編號1、2、3為 驅控擴展IO板選擇板子ID編號的編碼開關(guan) ;
2.編碼方式遵循8421BCD碼編碼風格;
3.開關(guan) 撥向ON為 1，否則為 0;
4.撥碼開關(guan) 編號4為 選擇485通信口，撥向ON為 485-2口，否則為 485-1口;
如下圖所示：
電源線定義
驅控擴展IO板電源端口需要接入直流電源，電源接口定義 如下：

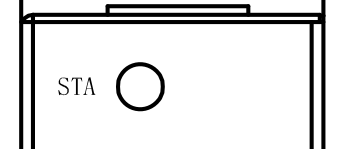

注意：若鏈路存在問題時，STA燈快速閃爍（閃爍周期大約10-20/S），否則慢速閃爍（閃爍周期大約2-5/S）；如下圖：
