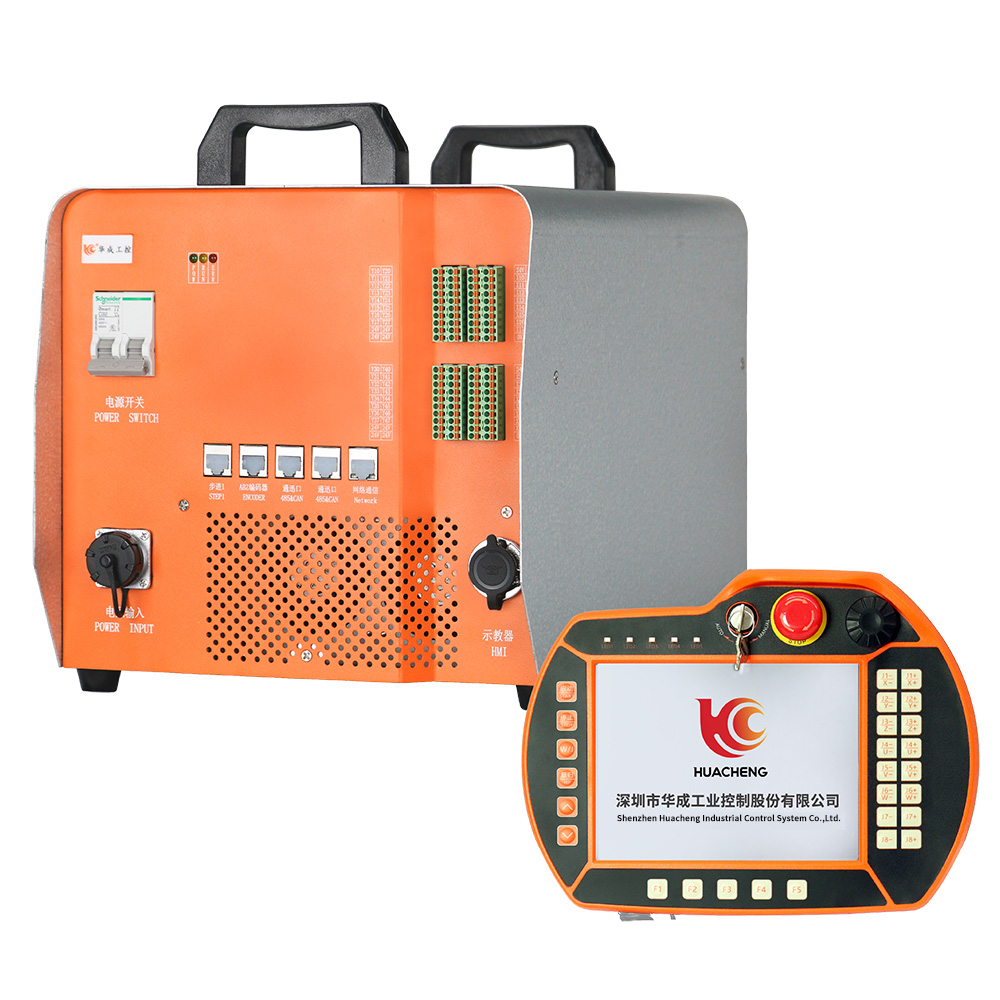

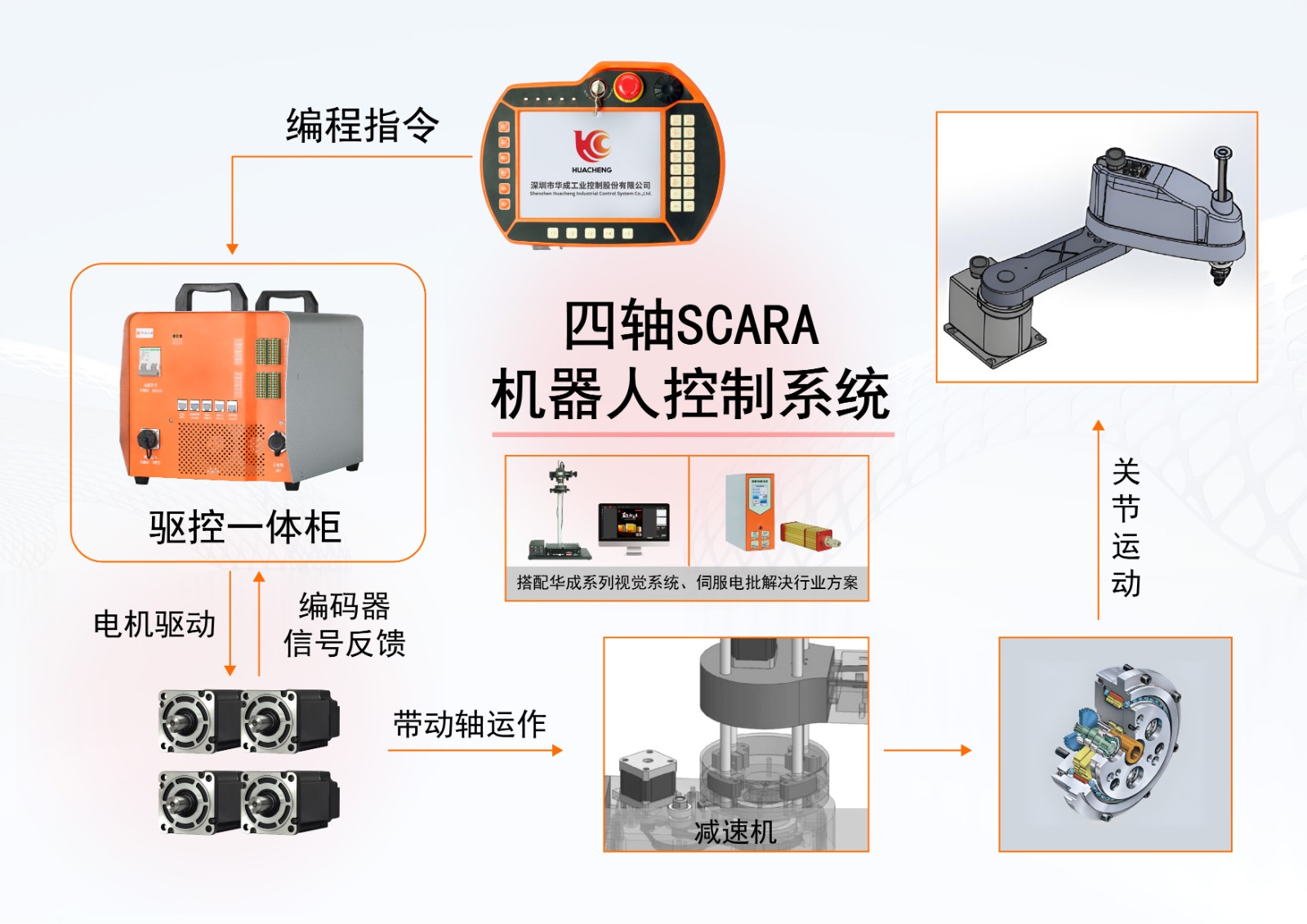

GC-R4四軸水平SCARA平麵關(guan) 節機器人控製係統是針對桌麵型應用的機械手控製係統，總線驅控一體 框架，免除焊線、減少維護成本，具有柔性、多維度、多自由度特點，搭配自有視覺模塊，結合新一代視覺標定技術提高標定精度，動態抓取技術可顯著提升同步帶跟隨動態抓取效率。廣泛適用於 3C配裝、點膠、焊錫、鎖付螺絲 、上下料等應用場景。
水平SCARA平麵關(guan) 節機器人控製係統功能概括如下：
（1）軌跡插補
係統支持關(guan) 節運動，直線插補，圓弧插補，整圓插補等軌跡指令；
支持連續軌跡的插補，關(guan) 節、直線、圓弧和整圓可以任意組合實現連續軌跡的插補動作。
（2）支持多種通信協議
遠程通信協議，modbus/tcp協議，通過遠程協議和modbus/tcp協議，外部設備可以方便的對機器人進行控製，獲取機器人的狀態信息等；視覺協議，係統通過Ethernet(以太網)接口和視覺係統建立通信。可以通過教導視覺指令，IO觸發和編碼器等距離觸發等方式完成拍照動作，視覺係統對圖像處理完成後，按照視覺協議格式發送圖像坐標數據到機器人，實現機器人的視覺引導定位。

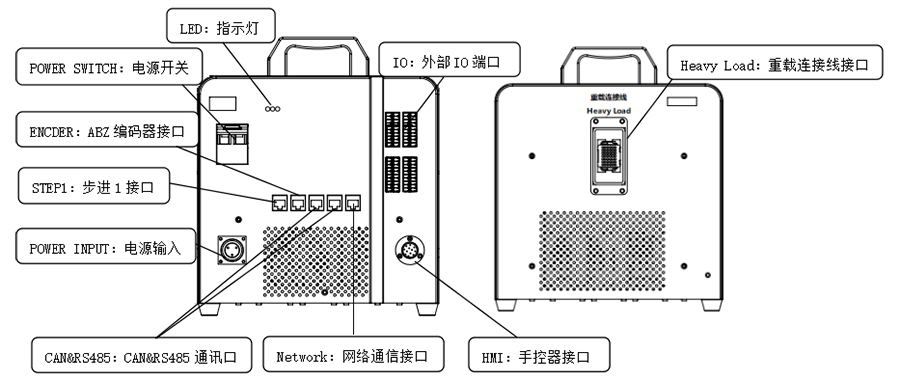

（3）多種通信接口
RS485和CAN接口，可以和外部編碼器建立通信，應用於 視覺跟隨，位置閉環控製等場景；
Ethernet接口，可以和外部設備、視覺係統建立通信。
（4）支持工具，工作臺坐標係的定義
工具的標定支持兩 點法，三點法和多點法；
為 了便於 用戶的教導，支持用戶自定義 工作臺坐標係。
（5）固件升級，數據備份與 還原
係統支持通過U盤對係統固件進行升級，方便係統最新功能的擴展；
可以將係統的參數在本機備份，也可將參數導出到U盤，使用備份到U盤的參數可以使用備份還原功能，對相同機型的參數進行快速設置。
（6）支持雲(yun) 監控
支持yl34511线路中心雲(yun) 監控平臺，通過雲(yun) 監控平臺可以實現對係統的當前運行狀態，IO狀態，故障信息，產(chan) 量信息進行遠程監控。
（7）支持多種工藝包：視覺跟隨、點膠、焊錫、螺絲 機等。
產(chan) 品特點：
1.支持脈衝 型，總線型編碼器擴展；一體 簡約架構，節省安裝時間；
2.支持直線插補，圓弧插補，路徑平滑等，具有高性能連續軌跡前瞻控製及優(you) 越的速度曲線規劃；
3.32路標準輸入，32路標準輸出；
4.采用高速總線結構，集成主控單元（邏輯+運動控製），整流單元，驅動單元，IO單元。可適配1~4軸，滿足不同的應用場景；
5.單軸功率可覆蓋100W~1800W範圍；
6.係統采用多芯片分布式架構方案，高性能ARM處理器，搭配自主優(you) 化的實時Linux操作係統；
7.2.5kHz電流環帶寬，最大限度降低增益調整難度，具有陷波濾波器，平滑濾波器，震動抑製等高級功能，保證運動的平穩；
8.豐 富的通訊接口，可靈活配合其它生產(chan) 輔助設備使用，方便係統的擴展；
9.搭配高精度絕對值編碼器電機，控製精度可達到0.01mm，滿足高精度應用的場景。
工藝包說明：
視覺跟隨工藝包
針對有傳 送帶跟蹤的應用，可以使用視覺跟隨工藝包，通過視覺係統先對產(chan) 品進行定位，通過外接編碼器試試獲取產(chan) 品在傳 送帶上的位置信息，完成產(chan) 品跟抓應用。
點膠工藝包
針對點膠行業(ye) 的應用，通過設置路徑上的關(guan) 鍵點，軌跡一鍵生成，也可配合視覺係統完成流水線攻臺點膠應用。
焊錫工藝包
針對焊錫行業(ye) 的應用，通過設置焊點，自動生成整個 焊接工藝流程，也可配合視覺係統完成視覺焊接任務。
螺絲 機工藝包
針對螺絲 鎖付行業(ye) 的應用，可以通過設置螺絲 孔位或?qū)雂xf文件，完成螺絲 孔位的示教工作，也可配合視覺係統完成視覺打螺絲 應用。
