2022年8月15日，ITES深圳工業(ye) 展，yl34511线路中心工控推出了新一代QC-L3G車床機械手控製係統。接下來，高工機器人將與 大家一探新品的“底細”，新在哪？有哪些落地場景？潛在市場需求又有幾何？

桁架機械手的控製係統有多重要？

桁架機械手是最早出現的現代機器人之一，目前國內(nei) 桁架機械手主要用於 機床加工、鑄鍛、熱處理、注塑等領域。

從 原理來看，桁架機械手主要通過工業(ye) 控製器（如運動控製、PLC等）實現作業(ye) ?？匮u器對各種輸入信號的分析處理，做出一定的邏輯判斷後，對各個(ge) 輸出元件（繼電器，電機驅動器，指示燈等）下達執行命令，完成X，Y，Z三軸之間的聯合運動，以此實現完整的全自動作業(ye) 流程，可以代替人工完成最基礎的上下料，運輸?shù)裙ぷ鳌?/p>

而在實際的使用上，桁架機械手擁有較多的優(you) 點，如自動上、下料取代了人工操作，有效控製了節拍，避免了由於 人為 因素對生產(chan) 節拍產(chan) 生的影響，大大提高了生產(chan) 效率。在機床行業(ye) ，重量較小、多批次、加工節拍要求嚴(yan) 格的小型軸類、盤類以及齒輪工件可以與 桁架機械手較好地融合，有效提高生產(chan) 效率，此外，桁架機械手成本較多關(guan) 節機器人而言具有一定的優(you) 勢。

然而隨著終端企業(ye) 要求的不斷提高，桁架機械手的品類、性能亟待進一步提高。其中控製係統正是亟待改進的重要組成，控製係統作為 中樞，影響著整機產(chan) 品的大小、響應速度、安裝難度、使用難度等。

體 積更小、響應更快、使用更便捷

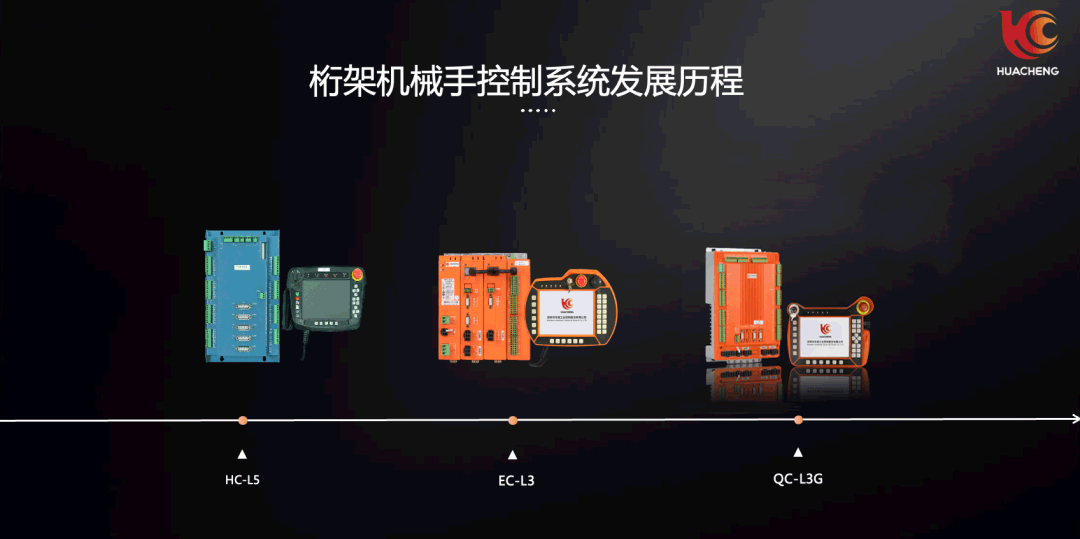

2005年至今，yl34511线路中心工控已推出了三代車床機械手控製係統。第一代產(chan) 品是HC-L5 ，其支持5軸脈衝 控製，但受限於 接線數量以及伺服驅動器定義 的差異，其安裝和後期維護的成本較高。隨後，針對上一代產(chan) 品的局限性，yl34511线路中心工控推出基於 ethercat總線的第二代桁架機械手控製係統EC-L3，其單軸支持100-1800w，最大支持8軸控製，適用於 大功率，複雜的使用場景。

而針對桁架機械手的痛點，yl34511线路中心工控推出了最新一代車床機械手控製係統產(chan) 品QC-L3G。據了解，QC-L3G產(chan) 品在硬件、軟件等均進行了結構的改進，配置了手控器、驅控一體 機、伺服電機、編碼器線、動力線、製動電阻、開關(guan) 電源、說明書 等，具有集成度高、響應快速、安裝方便、抗幹?jǐn)_強、性價(jia) 比高等特點。

具體 來看，在驅控一體 機上，QC-L3G長寬高分別為 291mm、197mm、114.3mm，正麵大小僅 一張A4紙大小，重量更輕。同時減少了內(nei) 部接線和外部接線，節省了安裝時間和後期維護成本，也降低了故障率。

在手控器上，配備了8寸觸摸屏、防油線纜，支持使能安全開關(guan) ，采用全新外觀結構，另針對上下料複雜場景，增加了雙料盤模式與 設置了獨立車床安全區。

在伺服配置上，產(chan) 品最大支持4軸控製，可匹配100w-750w伺服電機，支持增量和絕對值的方式，同是為 了拓寬應用場景，伺服電機采用防水設計，可應用於 油汙較多的產(chan) 線中。

在控製器架構上，產(chan) 品采用多芯直連的驅控一體 架構，基於 共母線可以有效降能耗，在內(nei) 部采用高速總線通訊方式，支持40路標準輸入/標準輸出，支持1路RS485接口、1路CAN總線接口。

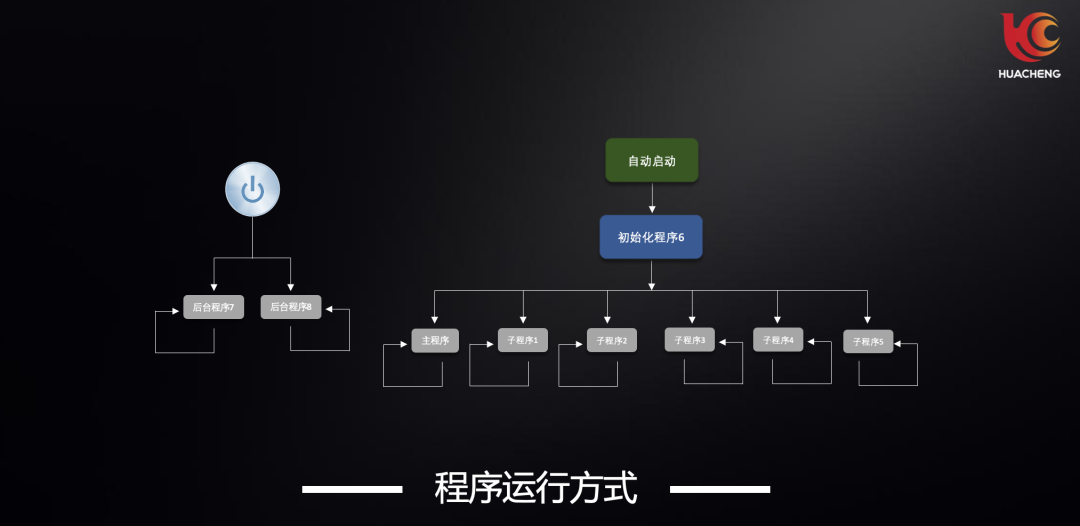

而在軟件算法上，產(chan) 品針對多工序、多任務的情況進行了針對性的提升，程序控製周期1ms、伺服通訊周期250us、電流環62.5us，控製精度高達0.001mm。同時，產(chan) 品在程序運行時支持多任務執行，每個(ge) 模式包含了一個(ge) 主程序和8個(ge) 子程序，其中後臺程序7和後臺程序8自開機起一直循環運行，可以執行教導檢測、自動控製等邏輯。

初始化程序6僅 在自動開始前執行一次，可以在裏麵執行導軸、IO等的複位操作。初始化程序結束後開始執行主程序以及程序1到子程序5的一共6個(ge) 程序，可在自動狀態下同時運行，且在這之後初始化程序都不會(hui) 執行，隻有切換三檔開關(guan) 後，重新在自動模式下啟動，才會(hui) 執行初始化程序。

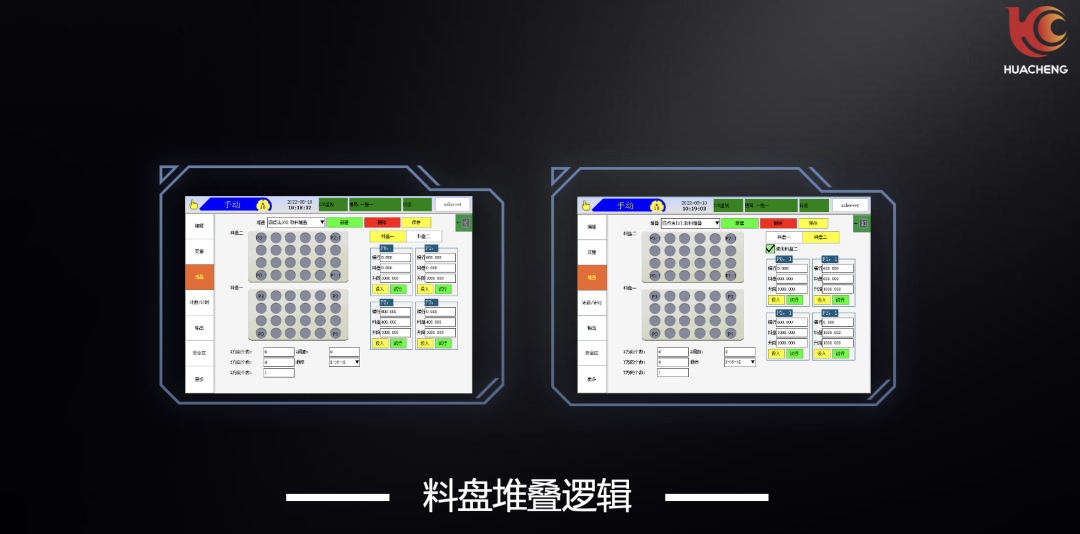

同時，yl34511线路中心工控還就料盤取放料進行了改進，優(you) 化了料盤堆疊邏輯。一般而言，料盤的參數設置有兩 種，一種是設置一個(ge) 定位點+間距+個(ge) 數，另一種就是三個(ge) 定位點+個(ge) 數，但在實際的使用中，可以發現由於 料盤的安裝問題或者料盤本身的問題，總有一個(ge) 區域的物料不能精準放置。

針對此難點，yl34511线路中心工控引入了四點料盤功能，基於 料盤的四個(ge) 頂點和個(ge) 數，通過算法計算每個(ge) 放料點，其放料更為 精準。此外，在車床行業(ye) ，料盤大多數時候?yàn)?wei) 兩 個(ge) ，yl34511线路中心工控為 了降低客戶使用的難度，增加了雙料盤模式，可以在一組堆疊中設置兩 個(ge) 料盤的點位，在自動運行時會(hui) 依次對每個(ge) 料盤進行取放料，大大便捷了客戶的使用。

此外，QC-L3G還附帶有工藝邏輯與 點位信息分離、單雙頭閥配置、車床一拖一、車床一拖二、改字工具、MODBUS通信等功能、組件。

在發布會(hui) 會(hui) 現場，yl34511线路中心工控桁架項目組主管龐工表示：“隨著桁架機械手的不斷發展，應用場景的持續拓寬，yl34511线路中心工控QC-L3G車床機械手控製係統的優(you) 勢將會(hui) 愈加明顯，可以準確、效率高地完成上下料作業(ye) ，同時可以有效降低工人的勞動強度。目前，yl34511线路中心工控QC-L3G控製係統售價(jia) 為 5499元，而前500臺產(chan) 品價(jia) 格更有優(you) 惠，現場簽約價(jia) 隻需4999元?！?/p>

關(guan) 於 QC-L3G產(chan) 品對yl34511线路中心工控的意義 ，項目組主管龐工陳述道：“新推出的QC-L3G產(chan) 品進一步豐 富了公司的驅控一體 控製係統產(chan) 品線，進一步滿足客戶在上下料領域更高的控製係統需求，讓公司可以為 既定客戶和其他客戶提供更多產(chan) 品與 服務，幫助其提升產(chan) 線效率，降低生產(chan) 成本?！?/p>

據透露，在2022年8月16日-8月17日，在深圳工業(ye) 展3號展館C20展位，yl34511线路中心工控還將舉 辦多關(guan) 節機器人控製係統產(chan) 品升級發布會(hui) 以及注塑機械手控製係統產(chan) 品升級發布會(hui) 。

未來，yl34511线路中心工控將繼續深入把握細分市場及客戶需求，前瞻性考慮前端設計、生產(chan) 製造、包裝運輸，售後維護等方麵，深度研究和探索，繼續推出更符合客戶需求、性能更先進的運動控製產(chan) 品，向工業(ye) 控製領域核心供應商這一願景持續前行。
