yl34511线路中心噴塗伺服機械手控製係統，係統設置有哪些噴塗工藝模式呢？如下：
一、直線型噴塗動作

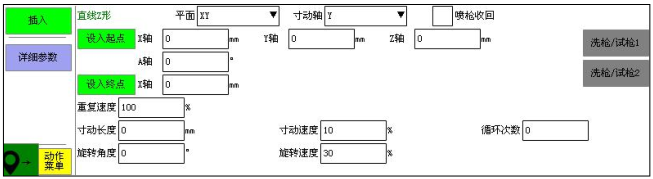

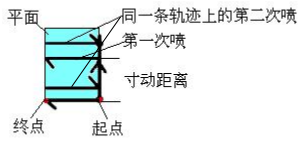

1、直線Z形
平麵：下拉三角箭頭選擇噴塗的平麵。
寸動軸：下拉三角箭頭選擇作為 寸動的軸。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
設入起點：在手動狀態下把軸移動到起始點再點擊【設入起點】按鈕即可把起點的坐標值設入位置編輯框中。
設入終點：在手動狀態下把軸移動到起終點再點擊【設入終點】按鈕即可把終點的坐標值設入位置編輯框中。
重複速度：設置重複動作時的速度。
寸動長度：設置寸動軸的寸動長度。
寸動速度：設置寸動軸的移動速度。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。
【洗槍/試槍 1】按鈕：單擊一次此按鈕變成綠色霧化 1、油量 1、噴幅 1 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
注：此按鈕放在這裏是為 了方便用戶在進行調試時使用。
【洗槍/試槍 2】單擊一次此按鈕變成綠色霧化 2、油量 2、噴幅 2 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。

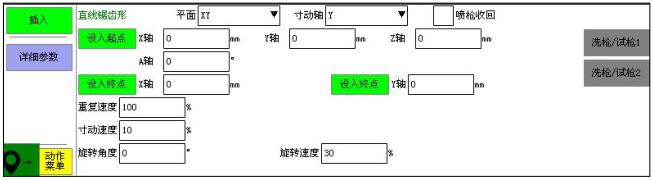

2、直線鋸齒形
平麵：下拉三角箭頭選擇噴塗的平麵。
寸動軸：下拉三角箭頭選擇作為 寸動的軸。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
設入起點：在手動狀態下把軸移動到起始點再點擊【設入起點】按鈕即可把起點的坐標值設入位置編輯框中。
設入終點：在手動狀態下把軸移動到起終點再點擊【設入終點】按鈕即可把終點的坐標值設入位置編輯框中。
重複速度：設置重複動作時的速度。
寸動速度：設置寸動軸的移動速度。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。
【洗槍/試槍 1】按鈕：單擊一次此按鈕變成綠色霧化 1、油量 1、噴幅 1 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
注：此按鈕放在這裏是為 了方便用戶在進行調試時使用。
【洗槍/試槍 2】單擊一次此按鈕變成綠色霧化 2、油量 2、噴幅 2 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。

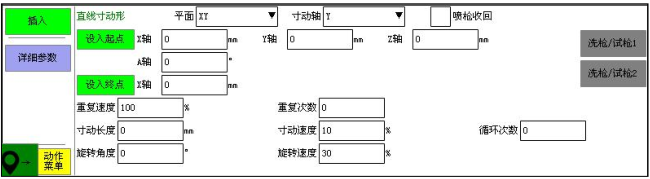

3、直線寸動形
平麵：下拉三角箭頭選擇噴塗的平麵。
寸動軸：下拉三角箭頭選擇作為 寸動的軸。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
設入起點：在手動狀態下把軸移動到起始點再點擊【設入起點】按鈕即可把起點的坐標值設入位置編輯框中。
設入終點：在手動狀態下把軸移動到起終點再點擊【設入終點】按鈕即可把終點的坐標值設入位置編輯框中。
重複速度：設置重複動作時的速度。
重複次數：設置往複噴的次數。
寸動長度：設置寸動軸的寸動長度。
寸動速度：設置寸動軸的移動速度。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。
【洗槍/試槍 1】按鈕：單擊一次此按鈕變成綠色霧化 1、油量 1、噴幅 1 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
注：此按鈕放在這裏是為 了方便用戶在進行調試時使用。
【洗槍/試槍 2】單擊一次此按鈕變成綠色霧化 2、油量 2、噴幅 2 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。

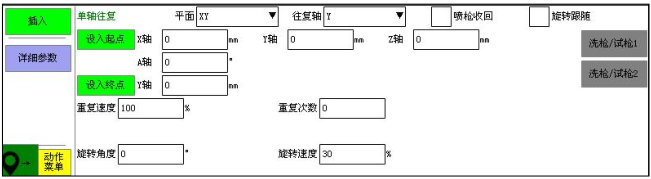

4、直線往複形
平麵：下拉三角箭頭選擇噴塗的平麵。
寸動軸：下拉三角箭頭選擇作為 寸動的軸。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
旋轉跟隨：勾選之後當噴槍在噴的同時旋轉軸也跟著轉。
設入起點：在手動狀態下把軸移動到起始點再點擊【設入起點】按鈕即可把起點的坐標值設入位置編輯框中。
設入終點：在手動狀態下把軸移動到起終點再點擊【設入終點】按鈕即可把終點的坐標值設入位置編輯框中。
重複速度：設置重複動作時的速度。
重複次數：設置往複噴的次數。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。
【洗槍/試槍 1】按鈕：單擊一次此按鈕變成綠色霧化 1、油量 1、噴幅 1 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
注：此按鈕放在這裏是為 了方便用戶在進行調試時使用。
【洗槍/試槍 2】單擊一次此按鈕變成綠色霧化 2、油量 2、噴幅 2 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
二、曲線形噴塗動作

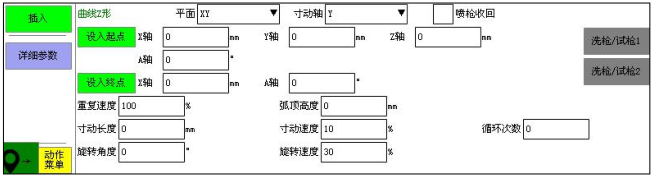

1、曲線Z形
平麵：下拉三角箭頭選擇噴塗的平麵。
寸動軸：下拉三角箭頭選擇作為 寸動的軸。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
設入起點：在手動狀態下把軸移動到起始點再點擊【設入起點】按鈕即可把起點的坐標值設入位置編輯框中。
設入終點：在手動狀態下把軸移動到起終點再點擊【設入終點】按鈕即可把終點的坐標值設入位置編輯框中。
重複速度：設置重複動作時的速度。
弧頂高度：圓弧頂部的高度，正數為 凸弧，負數為 凹弧。
寸動長度：設置寸動軸的寸動長度。
寸動速度：設置寸動軸的移動速度。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。
【洗槍/試槍 1】按鈕：單擊一次此按鈕變成綠色霧化 1、油量 1、噴幅 1 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
注：此按鈕放在這裏是為 了方便用戶在進行調試時使用。
【洗槍/試槍 2】單擊一次此按鈕變成綠色霧化 2、油量 2、噴幅 2 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。

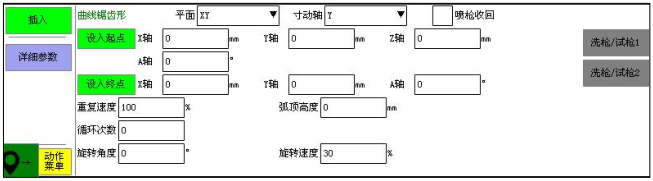

2、曲線鋸齒形
平麵：下拉三角箭頭選擇噴塗的平麵。
寸動軸：下拉三角箭頭選擇作為 寸動的軸。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
設入起點：在手動狀態下把軸移動到起始點再點擊【設入起點】按鈕即可把起點的坐標值設入位置編輯框中。
設入終點：在手動狀態下把軸移動到起終點再點擊【設入終點】按鈕即可把終點的坐標值設入位置編輯框中。
重複速度：設置重複動作時的速度。
弧頂高度：圓弧頂部的高度，正數為 凸弧，負數為 凹弧。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。
【洗槍/試槍 1】按鈕：單擊一次此按鈕變成綠色霧化 1、油量 1、噴幅 1 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
注：此按鈕放在這裏是為 了方便用戶在進行調試時使用。
【洗槍/試槍 2】單擊一次此按鈕變成綠色霧化 2、油量 2、噴幅 2 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。

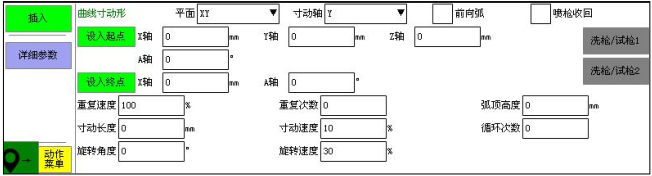

3、曲線寸動形
平麵：下拉三角箭頭選擇噴塗的平麵。
寸動軸：下拉三角箭頭選擇作為 寸動的軸。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
設入起點：在手動狀態下把軸移動到起始點再點擊【設入起點】按鈕即可把起點的坐標值設入位置編輯框中。
設入終點：在手動狀態下把軸移動到起終點再點擊【設入終點】按鈕即可把終點的坐標值設入位置編輯框中。
重複速度：設置重複動作時的速度。
弧頂高度：圓弧頂部的高度，正數為 凸弧，負數為 凹弧。
寸動長度：設置寸動軸的寸動長度。
寸動速度：設置寸動軸的移動速度。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。
【洗槍/試槍 1】按鈕：單擊一次此按鈕變成綠色霧化 1、油量 1、噴幅 1 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。
注：此按鈕放在這裏是為 了方便用戶在進行調試時使用。
【洗槍/試槍 2】單擊一次此按鈕變成綠色霧化 2、油量 2、噴幅 2 這三個 輸出點會 有輸出（相應的輸出點的燈會 亮）如需關(guan) 閉則再點擊一次按鈕變成灰色即可。

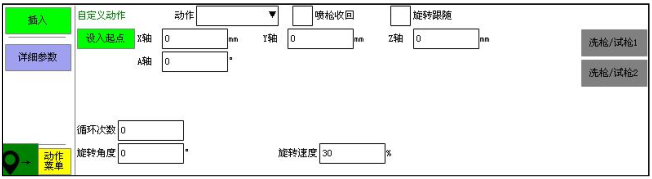

DIY（自定義 噴塗動作）
動作：下拉選擇在已在可編程按鍵裏自定義 教導的動作。
設入起點：在手動狀態下把軸移動到目標點再點擊【設入起點】按鈕即可把目標點的坐標教導到程序中。
噴槍收回：勾選後表示第一模動作結束後控製噴槍的軸會 先回到原點位置然後再去下一個 起點進行噴塗。
旋轉跟隨：勾選之後當噴槍在噴的同時旋轉軸也跟著轉。
循環次數：設置動作循環的次數。
旋轉角度：設置轉盤自轉時旋轉的角度。
旋轉速度：設置轉盤自轉時旋轉的速度。

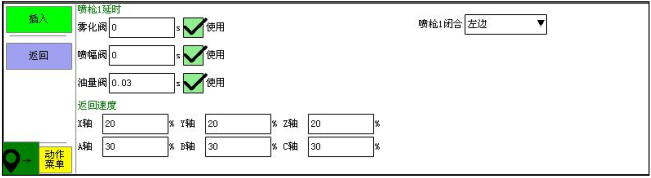

詳情參數界麵說明：
霧化閥：勾選其為 “使用”後可設置霧化閥的延時時間。
噴幅閥：勾選其為 “使用”後可設置噴幅閥的延時時間。
油量閥：勾選其為 “使用”後可設置油量閥的延時時間。
噴槍閉合：①左邊：噴槍移動到最左邊時關(guan) 閉一下；②右邊：噴槍移動到最右邊時關(guan) 閉一下；③常開：噴槍全程處於 一直打開狀態；④常閉：噴槍處於 一直關(guan) 閉狀態；⑤雙邊：噴槍移動到兩 邊時關(guan) 閉一下。
返回速度：完成一模各軸返回起始點的速度設置。
更多噴塗工藝模式後續會 陸陸續續開發，敬請期待！
