伺服電機PI參數如何進行調試？

[ 發布日期：2021-12-20 ] 來源: 【打印此文】【關閉窗口】

yl34511线路中心機械手控製係統——伺服電機的PI參數怎麼 進行調試？首先先記著這一段口訣：

參數整定找最佳，從 小到大順序查；

先是比例後積分，最後再把微分加；

曲線震蕩很頻繁，比例度盤要放大；

曲線漂浮繞大彎，比例度盤往小扳；

曲線偏離回複慢，積分時間往下降；

曲線波動周期長，積分時間再加長；

曲線震蕩頻率快，先把微分降下來；

動差大來波動慢，微分時間應加長；

理想曲線兩 個 波，前高後低四比一；

一看二調多分析，調節質量不會 低。

調試方法一：PID調節規則

1. 清除參，增P，使輸出最短時間內(nei) 達到期望值。

2. 係統震蕩，P值調節大了，應較減小P值，直到振蕩消失；調節完P(guān)後，你的係統的實際值也許會 稍大於 或小於 你的期望值(可看作穩態誤差) ，不用擔心，下麵的步驟會 修複這點。

3. 緩慢的增加I值直到你的誤差消失為 止。如果你的輸出讓係統開始振蕩了，可試著緩慢減小I值。

4. 如果你感到你的係統對誤差的反應滯後了，你應該緩慢增加D值。如果你的係統開始出現高頻振蕩了，這意味你有一個 過大的D值放大了噪聲導致的，這時你該適當?shù)臏p小D值。如果你的係統有較大的噪聲，最好保持D值為 0值。(忽略)

5. 最後注意你的Limits值。

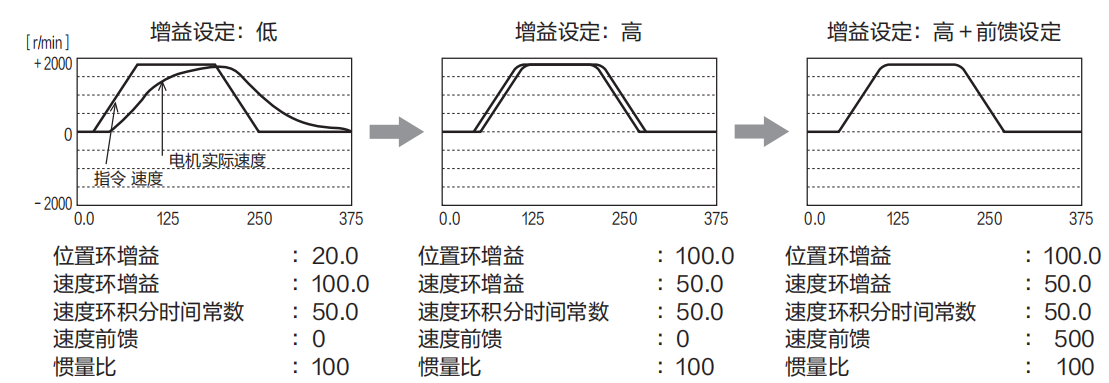

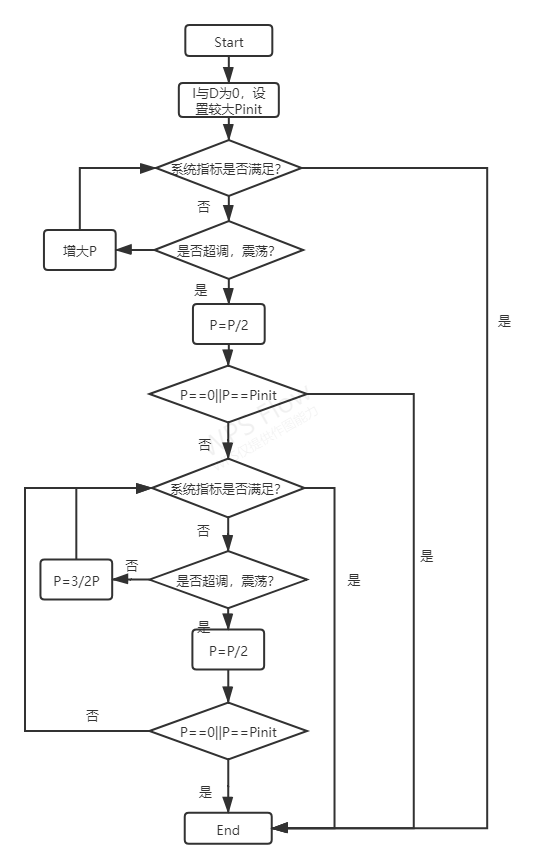

調試方法二：二分法

調試方法三：臨 界比例法

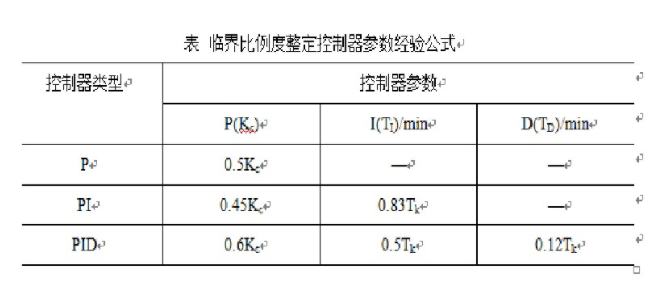

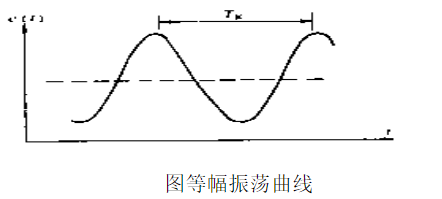

臨 界比例帶法又稱邊界穩定法，其要點是將調節器設置成純比例作用，將係統投入自動運行並將比例帶由大到小改變，直到係統產(chan) 生等幅振蕩為 止。這時控製係統處於 邊界穩定狀態，記下此狀態下的比例帶值，即臨 界比例帶KP以及振蕩周期KT，然後根據經驗公式計算出調節器的各個 參數?？梢钥闯雠R(lin) 界比例帶法無需知道對象的動態特性，直接在閉環係統中進行參數整定。

調試方法四：衰減法

衰減曲線法是在總結臨 界比例帶法基礎上發展起來的，它是利用比例作用下產(chan) 生的4:1衰減振蕩（Ψ=0.75）過程時的調節器比例帶?，及過程衰減周期Ts，據經驗公式計算出調節器的各個 參數。

衰減曲線法的具體 步驟是：

（1）置調節器的積分時間Ti→∞，微分時間Td→0，比例帶?為 一稍大的值；將係統投入閉環運行。

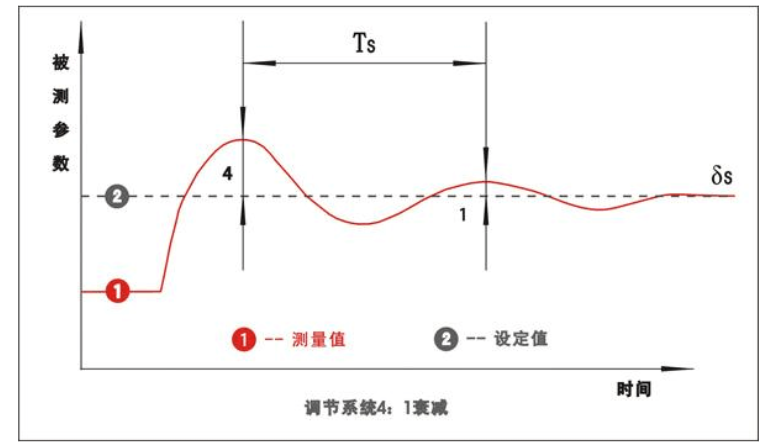

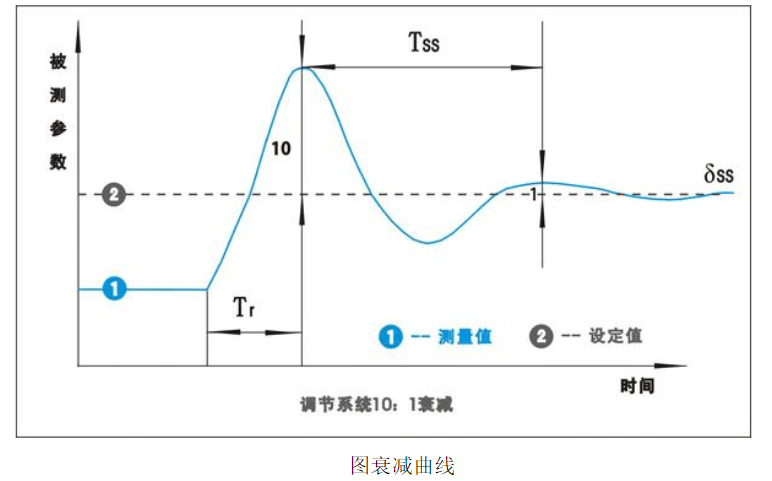

（2）在係統處於 穩定狀態後作階躍擾動試驗，觀察控製過程。如果過渡過程衰減率大於 0.75，應逐步減小比例帶值，並再次試驗，直到過渡過程曲線出現4:1的衰減過程。記錄下4:1的衰減振蕩過程曲線，如圖所示的曲線上求取Ψ=0.75時的振蕩周期Ts結合此過程下的調節器比例帶?s，按表計算出調節器的各個 參數。

（3）按計算結構設置好調節器的各個 參數，作階躍擾動試驗，觀察調節過程，適當修改調節器參數，到滿意為 止。

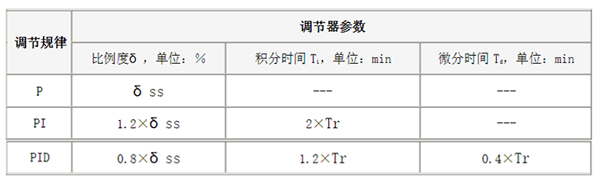

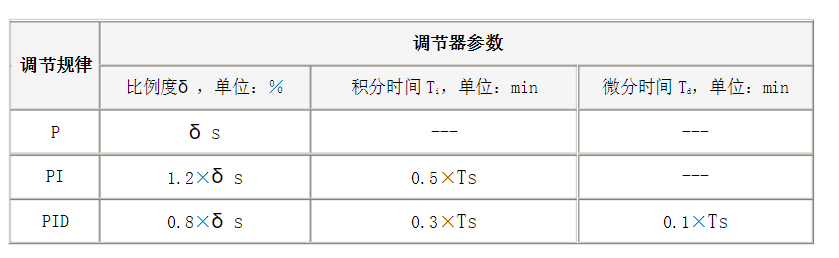

衰減曲線法PID參數整定經驗公式

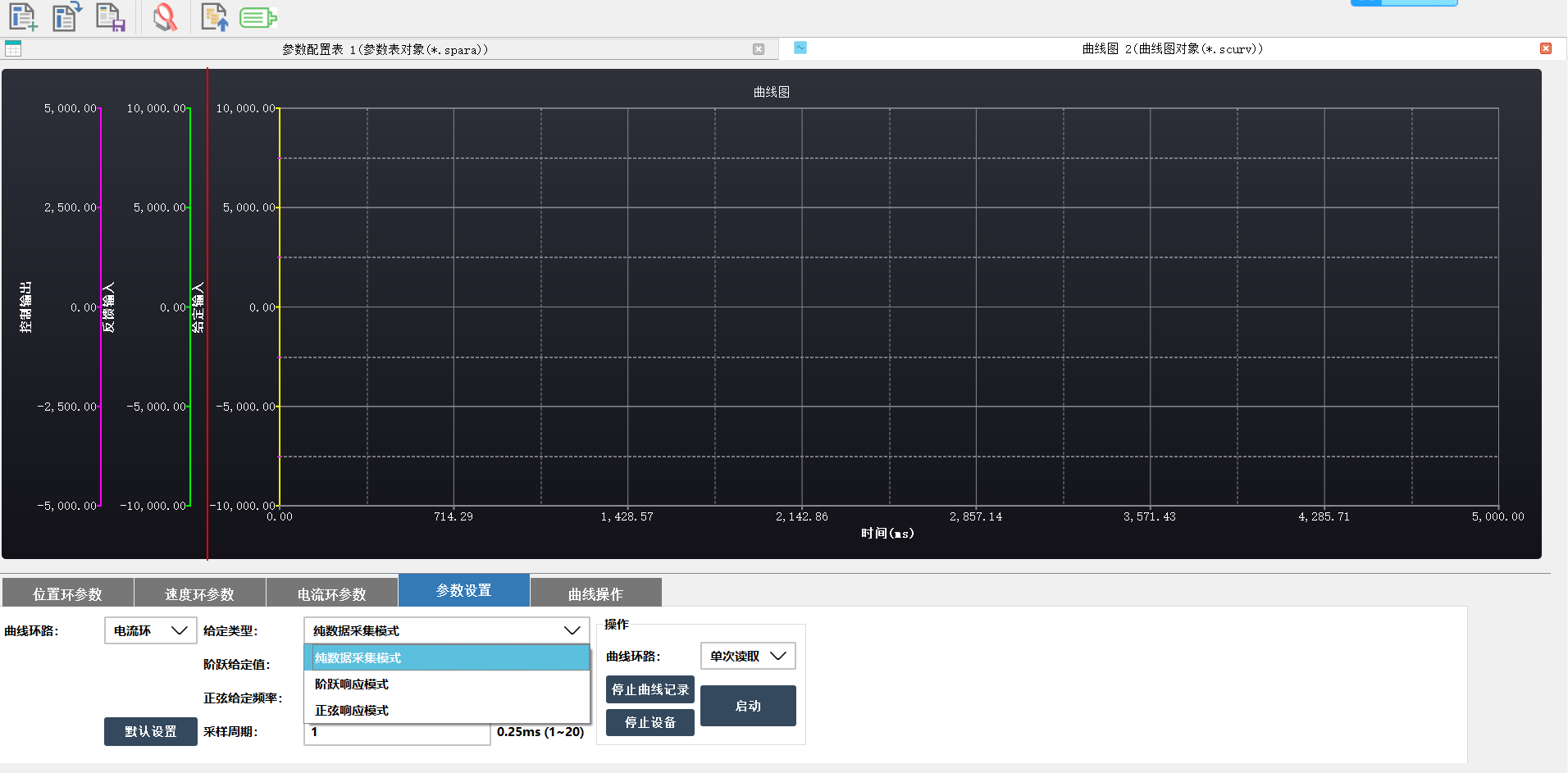

高壓伺服調試方法

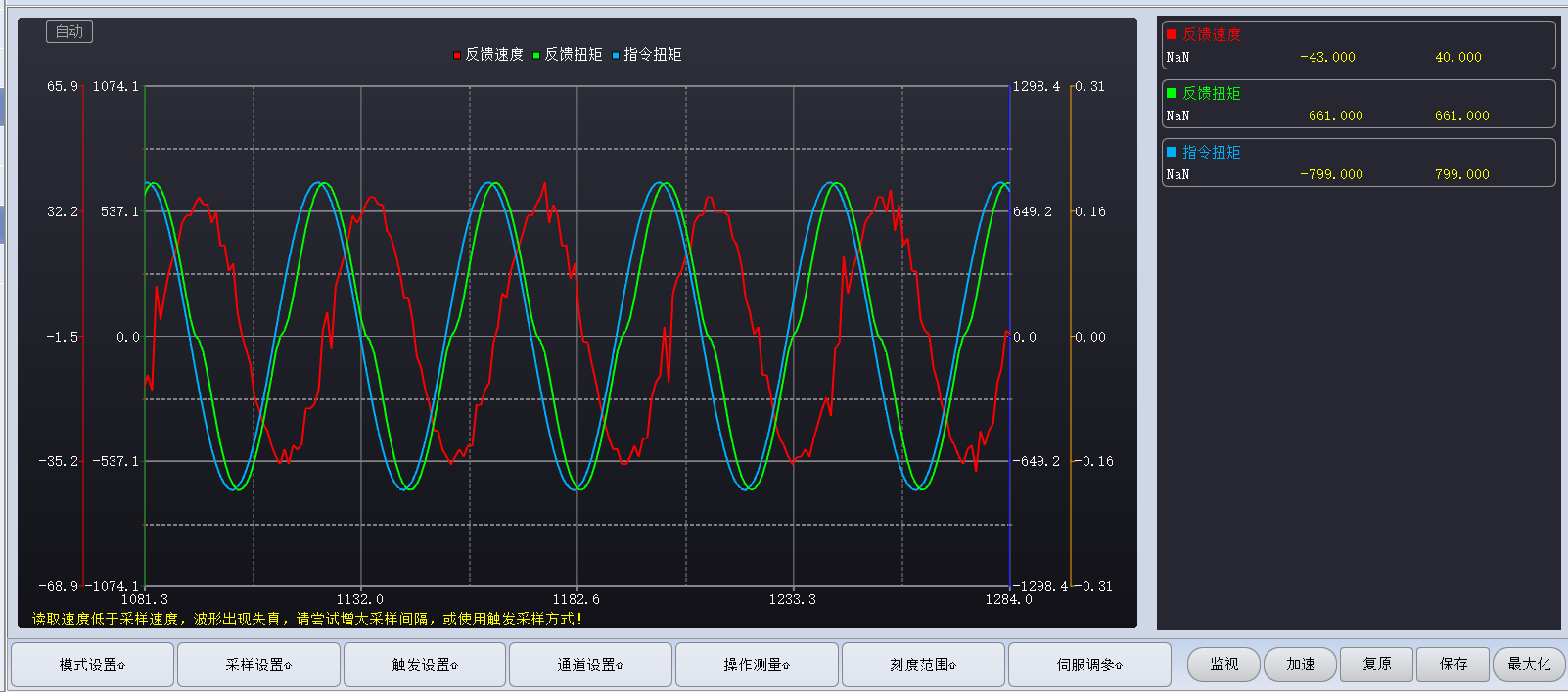

正弦響應：去使能後，將Pn10伺服模式設置為 3，Pn61=100為 轉矩指令頻率，使能。調節Pn65，Pn66，同時將Pn82寫 入1，觀察波形，要求反饋不能超調，要求反饋不能滯後指令太多。指令幅值±800，反饋幅值不能小於 ±600。

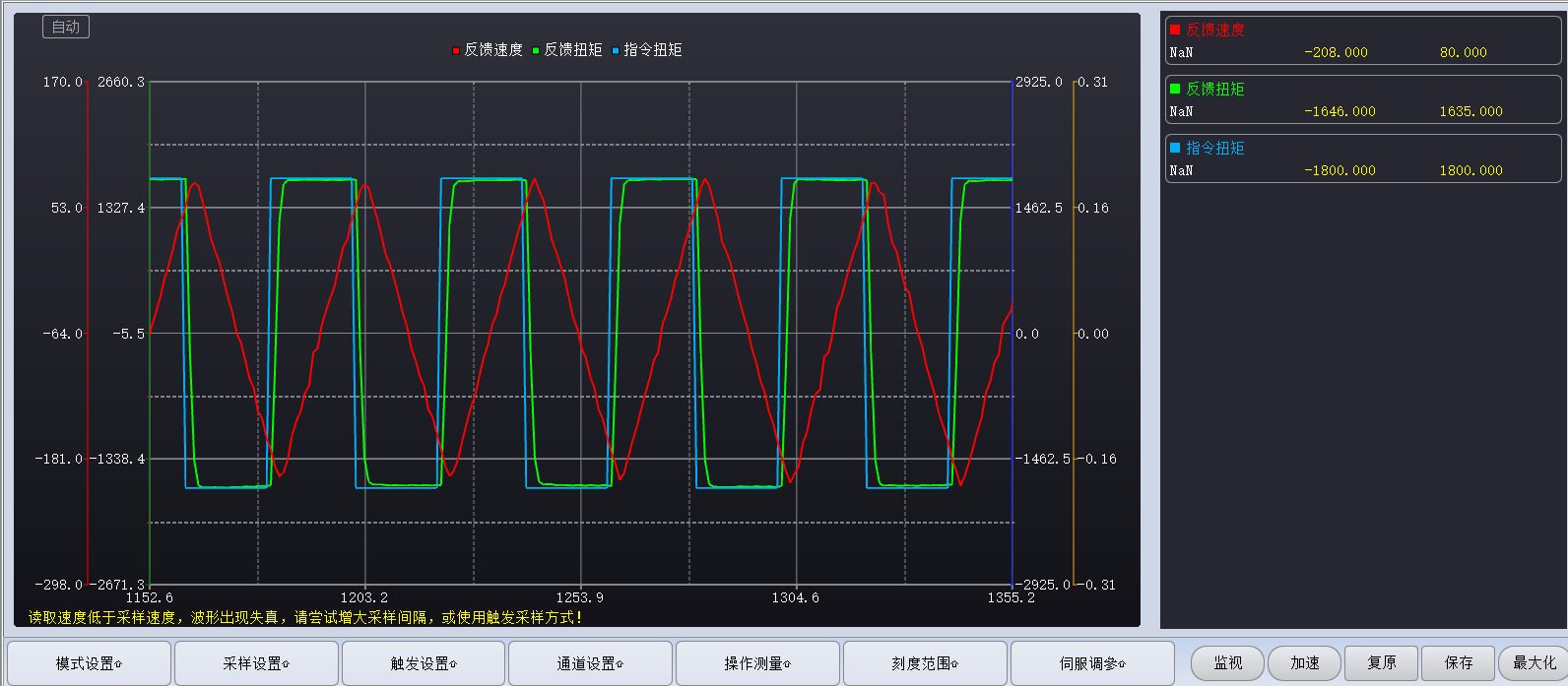

階躍響應：去使能後，將Pn10伺服模式設置為 4，Pn61=100為 轉矩指令頻率，使能。利用正弦響應得到的Pn65，Pn66，進行階躍響應，觀察波形，要求反饋不能超調，要求反饋不能滯後指令太多。指令幅值±1800，反饋幅值不能小於 ±1600。
