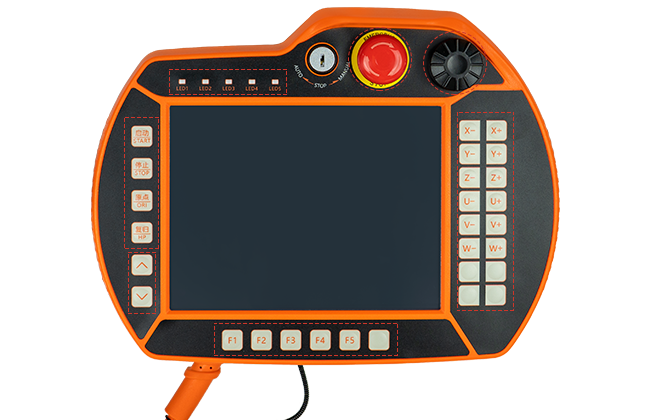

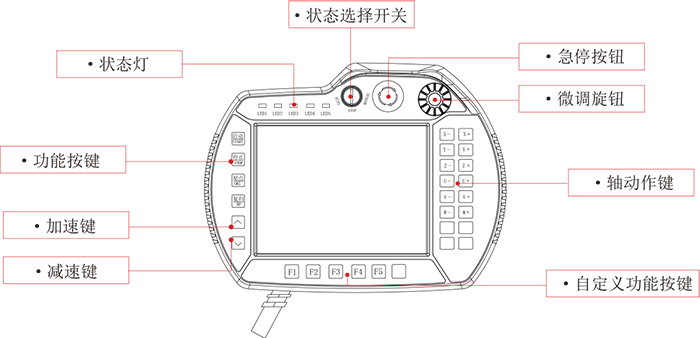

工業(ye) 機械手手控器操作麵板按鍵，如下圖。是yl34511线路中心工控係列工業(ye) 機械手控製係統，ECTC/EC-L等係統通用手控器。機械手手控器的操作麵板按鍵介紹詳解：
1、狀態選擇開關(guan)
係統有手動、停止、自動三種運行狀態，將狀態選擇開關(guan) 旋至右邊檔位為 手動狀態，在該狀態下可對機械手進行手動操作；將狀態選擇開關(guan) 旋至中間檔位為 停止?fàn)顟B(tài)，在該狀態下機械手停止所有動作，可對機械手進行原點複歸操作，還可進行參數設定。將狀態選擇開關(guan) 旋至左邊檔位，並按一次“啟動”鍵，機械手即進入自動運行狀態。
手控器的狀態分為 3種，分別為 手動、停止、自動。
手動（MANUAL）：將狀態選擇開關(guan) 打到右邊即進入手動狀態，在此狀態下可以進行手動操作。
停止（STOP）：將狀態選擇開關(guan) 打到中間即進入停止?fàn)顟B(tài)，在此狀態下可以進行參數設定。
自動（AUTO）：將狀態選擇開關(guan) 打到左邊即進入自動狀態，在此狀態下可以進行全自動運行。
2、功能按鍵

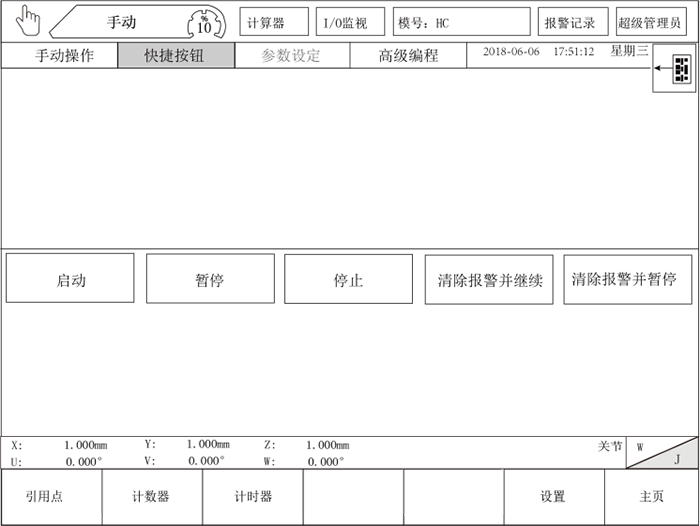

啟動：
功能1：自動狀態下按下“啟動”按鍵則機械手進入自動運行狀態；
功能2：停止或手動狀態下先按下“複歸”鍵再按下“啟動”鍵則機械手進行原點複歸動作。
功能3：停止?fàn)顟B(tài)下先按下“原點”鍵再按下“啟動”鍵則軸進入找原點模式中。
停止：
功能1：全自動狀態下，按下此鍵，則係統進入單循環模式程序運行到模組結束後停止，如果再按一次（連續兩 次按）“停止”鍵則機械手立即停止運動。
功能2：在出現報警的時候在停止?fàn)顟B(tài)下按此鍵可清除掉已經解決 的報警顯示。
原點：在停止?fàn)顟B(tài)下，按下此鍵，再按下“啟動”鍵，開始進行原點複歸動作。
*注意：可在此按鍵中選擇回原點的方式以及回原點的順序；在“可編程按鍵”中不可修改原點指令。
複歸：按一下“複歸”鍵再按一下“啟動”鍵所有軸依次回到原點位置。

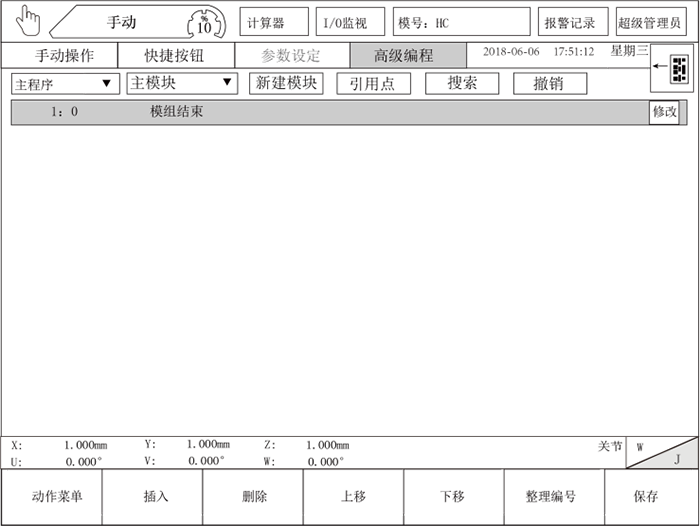

*注意：也可在此按鍵裏加入其他指令，如在按複歸回原點時讓某輸出點斷開；複歸可在“可編程按鍵”中定義 。
加速/減速：這兩 個(ge) 按鍵可用於 調整手動與 自動時的全局速度。
急停按鈕：緊急情況下按下急停按鈕，會(hui) 斷掉所有軸的使能，係統報警“緊急停止”，將旋鈕旋出後，按下“停止”鍵，可消除報警。
*注意：請?jiān)陉P(guān)(guan) 機或升級等狀態按下急停按鈕，避免特殊情況發生。
自定義 按鍵：F1-F5狀態功能，按鍵F1-F5功能綁定中，通過某種模式下按鍵F1-F5的使用來控製IO點和M值的通斷狀態。假如勾選按鍵F1功能綁定，點擊“模式選擇”按鈕選擇手動模式和停止模式後點擊確定，再選擇M值，狀態為 通，M點為 M10，點擊保存按鈕後打到手動狀態或者停止?fàn)顟B(tài)時按下F1按鈕，則M10輸出。
狀態燈：LED1-5狀態功能和IO設定一樣，通過選擇相應的輸入、輸出和M值來控製手控器上LED燈的亮滅。
軸動作按鍵：控製各軸的運動按鍵。
3、使能開關(guan) 按鈕

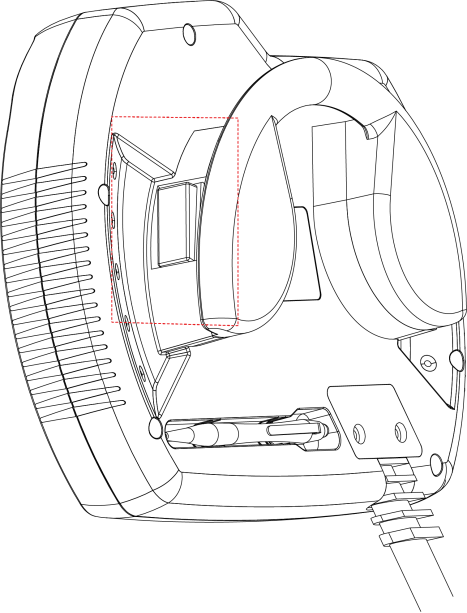

手控器背麵右側(ce) 有一個(ge) 使能開關(guan) 按鈕，手動頁麵下或者停止頁麵下操作各個(ge) 軸動作按鍵或者進行複歸的時候需要一直長按著，使各個(ge) 軸使能，否則軸不使能，機械手就不會(hui) 動。
*注意：使能開關(guan) 按鈕有兩 種功能狀態：使能和不使能；有三種使用狀態：未按、輕按和重按。功能狀態分別與 使用狀態對應，對應情況如下：
功能狀態 | 使用狀態 |
使能 | 輕按 |
不使能 | 未按 |
重按 |
4、微調旋鈕
作用：手動狀態精確調位時，可以用此旋鈕對軸進行精確移動。

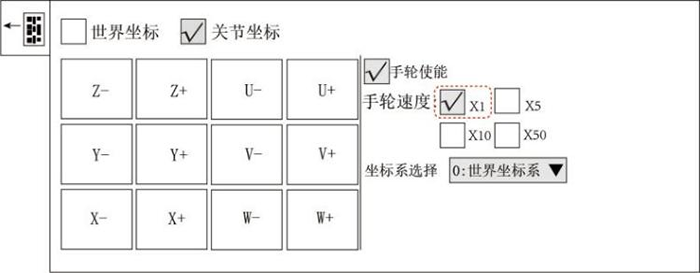

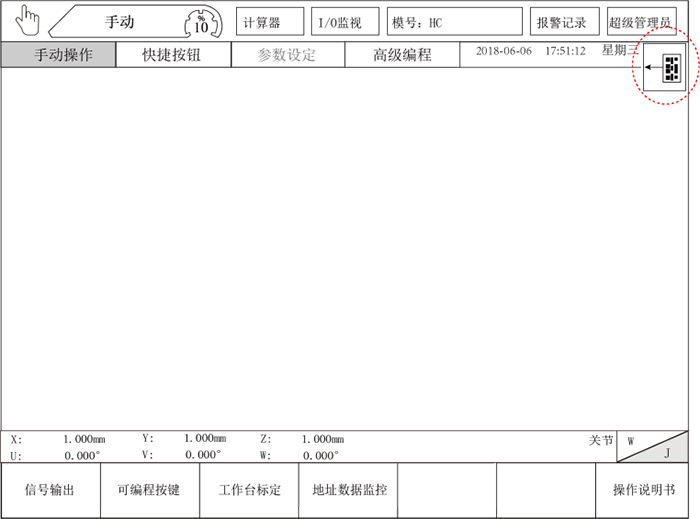

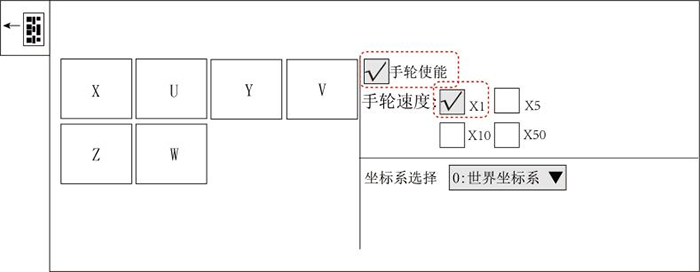

操作方法：?jiǎn)螕舸蜷_(kāi)“虛擬鍵盤按鈕”，單擊勾選“手輪選擇”選項，選擇手輪速度、在左邊選項框選擇需要微調的軸或者按一下需要微調的軸按鍵（手控器上）然後滾動微調旋鈕即可使軸一點一點移動至目標點。
手輪速度說明：
×1：動一格軸平移0.01mm或軸轉動0.01度。
×5：動一格軸平移0.05mm或軸轉動0.05度。
×10：動一格軸平移0.1mm或軸轉動0.1度。
×50：動一格軸平移0.5mm或軸轉動0.5度。
世界坐標：以機械手底座中心為 原點，工具末端點的位置與 姿態。
關(guan) 節坐標：馬達坐標經過機構耦合關(guan) 係轉換後的坐標值。
