SCARA機器人控製係統是yl34511线路中心工控係列的水平多關(guan) 節四軸驅控一體 機器人控製係統，係統中的標定工具包括了兩 點法、三點法、多點法，具體 介紹如下：
建立了工具坐標係後，機器人的控製點也轉移到了工具的尖端點上，這樣示教時可以利用控製點不變的操作方便地調整工具姿態，並可使插補運算時軌跡更為 精確。
1、兩 點法
兩 點法標定需要知道工具各個 方向的偏差（偏差是指工具尖端點在法蘭 盤坐標係下的坐標值），然後填入偏差數據，用戶在已知工具的偏差的情況下才可使用兩 點法。
使用方法：

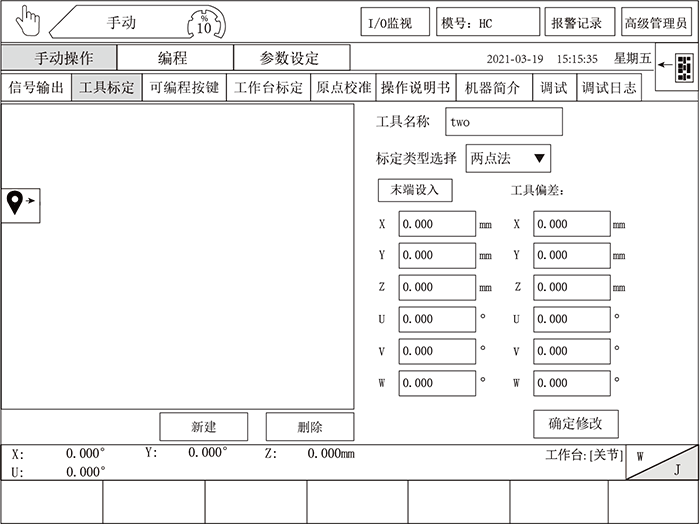

第一步：機械手在原點的情況下點擊“末端設入”按鈕設入機械手末端的坐標值。
第二步：手動輸入各軸的工具偏差值。

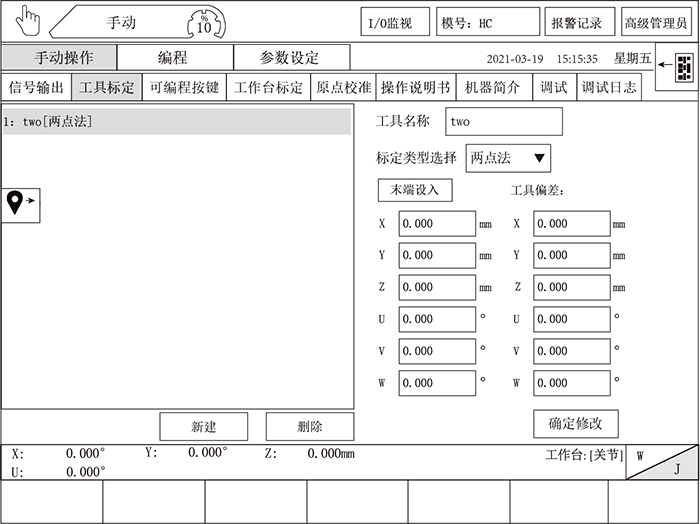

第三步：設置完成點擊確定修改按鈕。
2、三點法
三點法：顧名思義 ，需要設置三個 點。
使用方法：

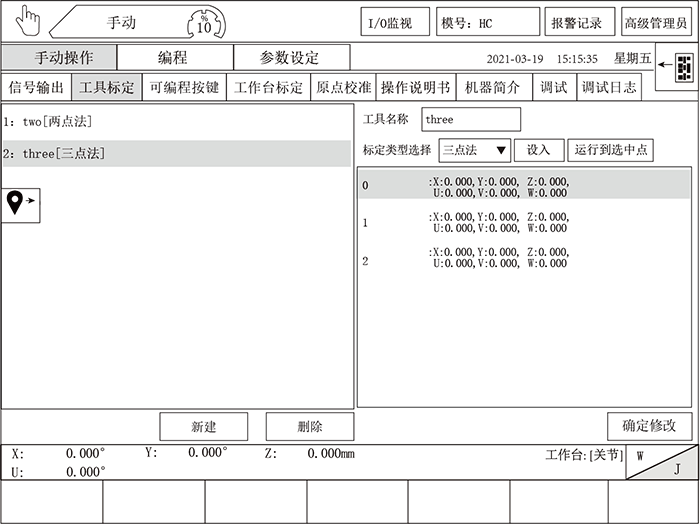

1）輸入工具名稱，選擇標定類型三點法，點擊新建。
2）選一個 標定點，放置一個 標定工具。

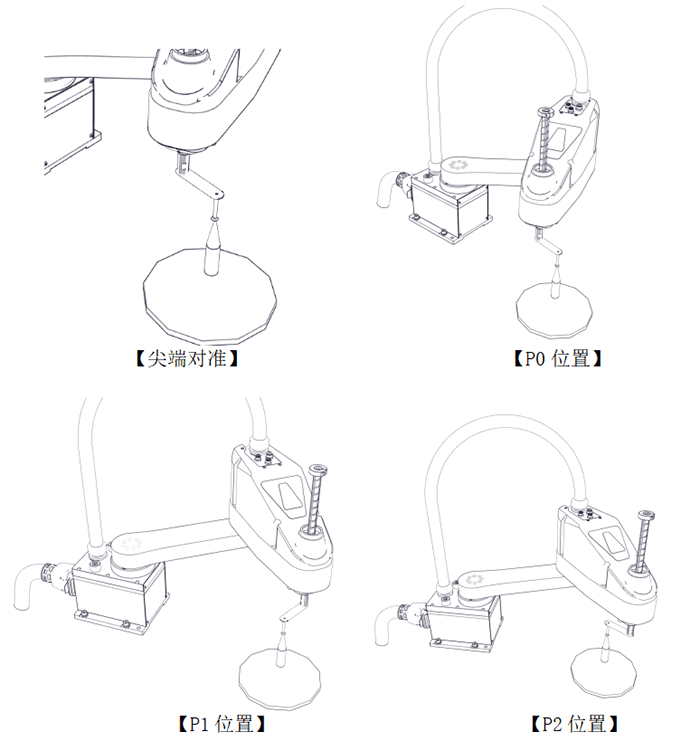

3）移動機械手到標定點正上方，機械手的尖端要與 標定工具的尖端對準，設入P0；轉到U軸獲取新的角度，移動機械手使其尖端對準標定工具的尖端，設入P1（P1的U軸角度要與 P0的U軸角度相差90~120度）；再次轉到U軸獲取新的角度，移動機械手使其尖端對準標定工具的尖端，設入P2（P2的U軸角度要與 P0/P1的U軸角度相差90~120度）。示意圖如下：
4）設置完成後，點擊確定修改即可。
3、多點法
多點法：標定時，設置多個 點位（四個 點及以上且各點姿勢不能相同）
使用方法：

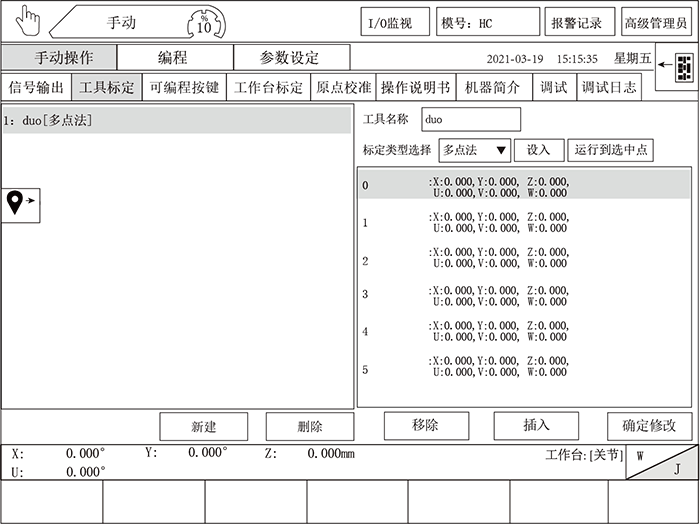

1）輸入工具名稱，選擇標定類型多點法，點擊新建。
2）選一個 標定點，放置一個 標定工具。
3）移動機械手到標定點正上方，機械手的尖端要與 標定工具的尖端對準，設入P0；轉到U軸獲取新的角度，移動機械手使其尖端對準標定工具的尖端，設入P1；再次轉到U軸獲取新的角度，移動機械手使其尖端對準標定工具的尖端，設入P2；再次轉到U軸獲取新的角度，移動機械手使其尖端對準標定工具的尖端，設入P3；以此類推，改變U軸坐標，設置多個 點。
4）設置完成後，點擊確定修改即可。

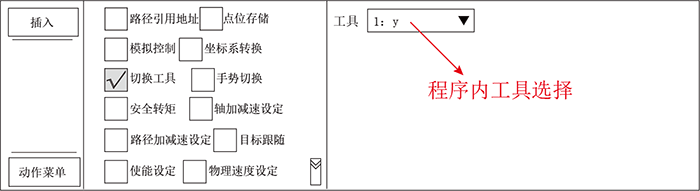

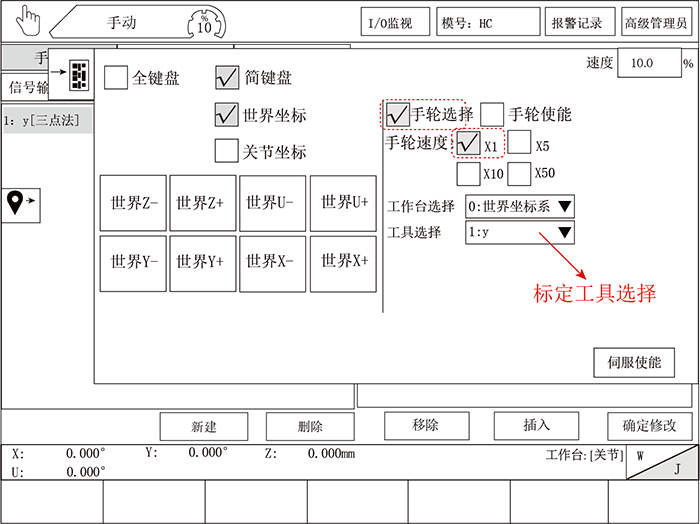

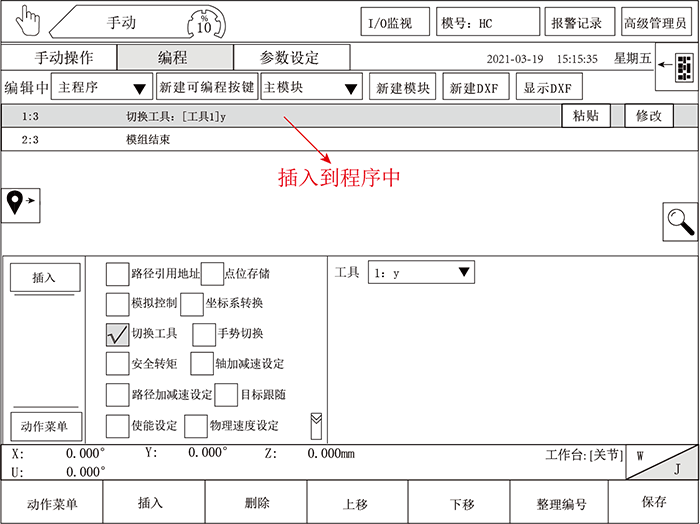

在教導程序之前，首先切換為 工具坐標，才能教導出正確的坐標位置；在程序運行之前需要將程序坐標係切換為 工具坐標。如下圖：
