國內(nei) 工業(ye) 總線基本介紹

     國內(nei) 工業(ye) 控製總線經過多年的發展，目前最常見的是CAN 總線和EtherCAT總線。而一般常見總線芯片無非是485通訊芯片，CAN通訊芯片，其實這種高低壓電平方式傳 輸?shù)耐ㄓ嵖偩€並不穩定，用在工業(ye) 產(chan) 品上不是很適合的。且此通訊總線已經在中國市場流行了幾十年，先入為 主，加上入門技術門檻低，因而被廣泛應用於 各種工業(ye) 控製設備中，比如PLC，運動控製係統，遠程IO等等。很多工程師們 也熟悉這兩 種總線技術。但是由於 硬件性能和軟件協議的限製，CAN總線更多的是應用在通信數據量小，實時性不高的應用場景，對於 大數據量，低延時的應用場景，其能力就有點捉襟見肘。

     隨著工業(ye) 4.0信息時代的到來，工業(ye) 現場應用對於 大數據量通信和實時性有了越來越高的要求?；?yu) 此，高速工業(ye) 以太網總線應運而生，基於 以太網的硬件性能和改進的數據交換協議，可以滿足大部分的高速、大數據量和高實時性場景。在各種工業(ye) 以太網總線中，又以EtherCAT總線在國內(nei) 尤為 流行。其流行主要有以下幾個(ge) 原因：

1、EtherCAT協議是一個(ge) 完全開放的協議。任何公司都可以使用它，可以免費加入會(hui) 員。

2、主站采用標準的物理層和數據鏈路層，不需要增加和改變現有的硬件。EtherCAT總線協議隻改進了數據在以太網協議中的流動方式，完全是一種軟件改動。

3、有很多芯片廠商直接集成了EtherCAT從 站實現，這使得EtherCAT從 站設備非常容易實現。

     然而EtherCAT總線並沒有像CAN總線那樣更廣泛流行的原因，原因是EtherCAT主站的實現成本和技術門檻太高所致。

yl34511线路中心工控工業(ye) 控製主站產(chan) 品介紹

     yl34511线路中心工控自成立以來，一直專 注於 專 用運動控製係統的研發，從 一開始的注塑取出機械手控製係統到現在的機器人控製係統等等；在控製執行方麵，經曆了從 脈衝 ，CAN總線，RTEX總線到EtherCAT總線的發展，一步一個(ge) 腳印，可以說在工業(ye) 運動控製領域，積累了很多豐 富的經驗。2015年國家大力倡導工業(ye) 4.0，我們 積極響應，開始著手研發驅控一體 係統和EtherCAT總線伺服係統。配合自身的EtherCAT總線伺服係統發展，我們 發現市場上實現的EtherCAT主站方案，要麼 使用Beckhoff（倍福）公司的Twincat軟件方案，要麼 就是使用其它一些外國公司的軟件授權方案，價(jia) 格都非常高昂。作為 一種工業(ye) 4.0的關(guan) 鍵技術，始終受製於 人，我們 無法接受這一事實。從 那時候起，我們 就下定決 心一定要研發一款適合我們 運動控製係統使用的EtherCAT主站。

     自主研發不一定非要另僻蹊徑，我們 選擇先站在巨人的肩膀上，快速看清方向。我們 的主站係統使用IgH開源項目，搭配Linux係統加實時補丁的路線。整個(ge) 主站係統的初期，其實時性和穩定性並不能達到市場主流的EtherCAT主站性能水準。但是我們 同時也自研了EtherCAT總線伺服，根據自身運動控製係統的要求，定製了專 用的通信協議而並沒有完全遵循CiA402的伺服控製方式。讓EtherCAT主站可以搭配我們 自研的EtherCAT總線伺服同時落地，應用在我們 專 用的運動控製係統中，該控製係統的性能和部署的便捷性都遠遠超越我們 之前脈衝 型和CAN總線係統，取得了質的飛躍，同時也得到了市場的廣泛認可。

     到了特殊的2020年，一場疫情讓製造業(ye) 迎來了改革的春天，工業(ye) 自動化的需求越來越迫切。基於 此，我們 決 定把自研的低成本EtherCAT主站方案和EtherCAT總線伺服，突破實時性的技術難點，使其完全遵循CiA402協議，然後推向市場，讓更多的行業(ye) 可以使用上EtherCAT總線帶來的性能提升和便利。經過這一年努力，終於 將主站的實時性能接近了主流的標準，實現了完美的轉變。目前，我們 主站係統的主要功能和性能參數如下：

yl34511线路中心工控EtherCAT總線伺服產(chan) 品介紹

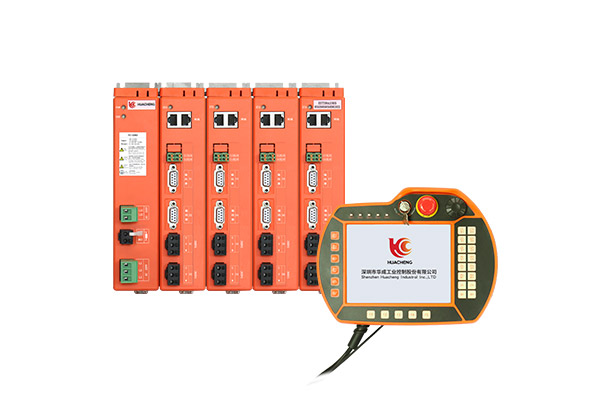

     ES2A係列產(chan) 品是yl34511线路中心工控曆時4年自主研發的迭代兩 代的高性能總線伺服驅動器，是yl34511线路中心工控對市場不斷鑽研、對技術不懈追求的結晶。ES2A係列產(chan) 品使用獨特的單/雙軸模塊化設計，客戶可根據實際應用自由選擇電機功率（50W~2KW/軸），搭配組合成16軸以內(nei) 任意軸數且總功率不超過6KW的總線伺服係統，這大幅提高產(chan) 品性能和易用性。

ES2A係列產(chan) 品特點

     ?40%體 積減少和50%接線工時減少

     相比傳 統單軸伺服，ES2A安裝體 積大幅縮減，其中4軸縮減約40%， 6軸縮減約50%，8軸縮減約60%，10軸縮減約70%；采用集中式電源模塊管理的多軸模塊化伺服，省去每個(ge) 伺服軸的動力電源線、輔助電源線、控製線束、製動電源線，大幅減輕客戶現場的布線工作，提高電氣盤櫃效率，節約安裝與 維護成本。

     ?30%能耗降低

     yl34511线路中心工控特有的伺服驅動模塊互聯專 利，輕鬆實現多軸擴展。通過共直流母線電氣拓?fù)洌浜峡匮u係統先進的能耗管理算法，將製動軸產(chan) 生的回饋電能供給非製動軸而不是通過製動電阻以熱能形式消耗掉，極大地提升了電能的利用率。相對於 傳 統單體 伺服，可降低約30%能耗。

     ?高性能EtherCAT總線通訊方式

     EtherCAT是一種基於 工業(ye) 以太網技術、采用分布式時鍾同步的總線通訊方式，yl34511线路中心工控EtherCAT有如下特點：

     1、傳 輸速率達2×100Mbps，100伺服軸刷新時間僅 為 0.1ms；

     2、通信周期最短可達250us；

     3、通過分布式時鍾的精確調製，同步精度小於 1us；

     4、接線更加靈活，以最常用的線型拓?fù)錇?wei) 例，各節點通過一條網線串接起來，節點地址可自動分配且不受新加入節點影響可保持；

     5、支持CiA402標準協議；

     ?高響應帶寬

     電流環帶寬最高達3.2KHz，速度環帶寬最高達2KHz，專 門麵向高速度與 高精度的運動控製場景，極大縮短係統響應時間，提高設備效率。
